卷烟厂的生产从原料到成品，其生产过程始终与可燃物品烟叶、烟丝打交道。由于连续化生产，其火灾引发因素较多，火灾危险性较大。

一、卷烟厂火灾风险主要有以下因素：

• 易燃材料多：麻片、麻线、纸箱等都是可燃、易燃物，燃点低；

• 烟草的化学成分，芳香油、烟草树脂、无机盐、有机酸有助于燃烧；

• 烟草中含苹果酸、柠檬酸及其盐类等物质，阴燃性能越强；

• 大空间并有烟雾影响；

• 磷化铝的腐蚀问题。

二、卷烟厂对火灾自动报警系统的需求：

• 极早发现火灾，减少或避免因火灾的发生对人员以及设备造成的损失；

• 高质量产品系统稳定可靠，防止误报影响生产流程与秩序；

• 设备指标符合复杂的工艺流程对工作环境的特定要求；

• 设备指标符合复杂的工艺流程对工作环境的特定要求。

三、西门子针对烟草技术方案

• 系统网络结构

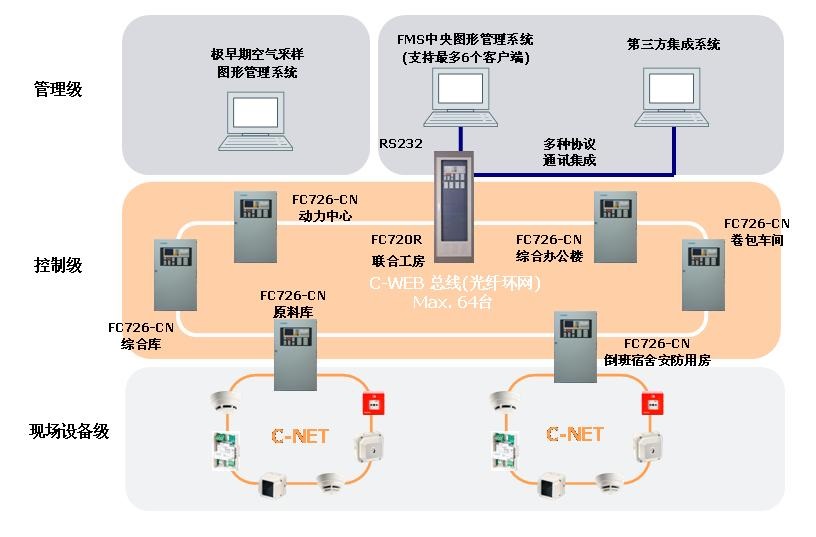

         烟草行业占地面积大，需要较强的主机联网能力，针对于此西门子FC720报警系统，支持64台控制器联网，持光纤环网，可扩展接口，标准Mod-Bus网关。系统总体架构分为三层：现场控制层由系统主机采用总线制链接各种探测器，手动报警器，信号及控制模块，各种设备可混接；管理层由系统各区域采用光纤环网方式与消防安防中心集中控制主机连接，实现对整个厂区的报警系统及相关联动设备的集中监控和集中管理；传输层由消防安防中心集中控制主机采用光纤以太网上传至第三方系统，从而实现信息的传输。如下图所示：

• 建筑跨度大，线路通讯距离长
  报警回路通讯距离采用1.5m㎡线径的双绞线时，探测线路总长5000米，最远通讯距离可达4000米。
  多线联动线路采用1.0m㎡线径的电缆时，通讯距离线路总长2250米（工作电压20V，电流40mA）。
  有利于系统设计。
  有利于安装，节约线路成本。

• 针对复杂的生产工艺---提供专用探测器底座防潮垫 可选择IP65的模块安装盒， 现场设备电路板均有蜡封涂装工艺。

• 特殊环境的应用

  - 高温、高湿环境的应对
         针对烟厂项目部分厂房存在高温、高湿的环境特点，西门子FS720所有的现场设备，包含探测器、手动报警按钮、消火栓按钮、控制模块和信号模块都选用了高质量的电子元件，同时其电路板及外露器件采用封蜡技术，使现场设备在应对高温高湿环境时拥有足够的稳定性和可靠性。西门子FS720探测器安装上底座后，探测器与底座之间自然锁紧，紧密结合，探测器外径比底座略大，正好将底座完全遮盖，不仅保证美观，也可以有效防止湿度过高时顶棚的凝结水渗入探测器内，为探测器提供了加倍的防护。另外探测器还有防潮垫等辅助手段可以采用，以提高设备的防潮等级。
  - 高电磁环境的应对
         卷烟厂为大型工业建筑，使用环境复杂多变，电磁干扰将直接影响系统的稳定性及报警的准确性，FS720系统在抗电磁干扰能力上居同行业世界领先水平。
         FS720探测器的电磁兼容性为50v/m（1M～1GHZ），比普通工业标准10v/m高出5 倍。
         回路可以采用普通阻燃双绞线，而无需采用屏蔽线。主要是一方面探测器有较强的抗干扰能力的设计。另一方面由于智能探测器可自行分析评估环境参数，所以在回路中传输信息量大大减小，因而也大大降低了信号被干扰的机率。

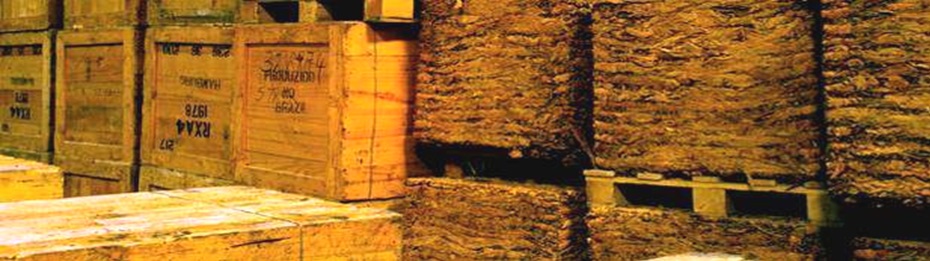

  - 烟叶库防腐需求
  　　烟叶库有磷化氢对铜等金属具有较强的腐蚀性破坏电子器件及设备，针对此特性我们选用西门子具有防腐功能的红外光束感烟探测器FDL241-9-CN（PH），独有的防腐保护，使设备更适用于烟叶库等腐蚀性环境。它具有如下特点
  - “双层防护盒设计”

         IP65防护等级探测器外壳采用ABS塑料，整个探测器由3部分组成，以“盒内盒”的方式将电子元件部分和安装底座部分与外界环境隔离。
  - 探测器电路板部分采用独特的防腐蚀涂料涂敷

         完全隔绝电路板关键电路部分与磷化氢的接触。即使出现由于外力导致外壳破损致使磷化氢轻微泄漏也不会对器件造成损坏。
  - 独特的探测方式

         探测器的红外光束发射和接收都在同一侧，仅需敷设回路线，尽量减少线路及接头；另一侧为反射棱镜或PVC材料的反光板，无需布线，不怕腐蚀。

四、西门子方案的特点

• 先进的探测总线和通讯协议，可靠的迷宫结构，智能火灾识别，先进算法(DA)，保证准确、快速的火灾探测；

• 探测器内置16位CPU；

• 全球化国际认证高质量产品，系统稳定可靠，特别适合工业应用；

• 超高50V/M抗电磁干扰能力；

• 内置短路隔离器

• 特殊型探测器符合工艺流程的特定要求；

• 防爆感温探测器；

• 防爆型火焰探测器；

• 防腐型红外对射大空间，产品多项国际认证；

• 使用维护方便，用户可通过控制器操作更换设备和修改程序

五、西门子产品烟草行业业绩

• 联合工房

• 昆明卷烟厂

• 昭通卷烟厂

• 徐州卷烟厂101

• 徐州卷烟厂103-107


• 徐州卷烟厂108

• 洛阳卷烟厂

• 洛阳卷烟厂技改

• 延安卷烟厂

• 石家庄卷烟厂

• 淮阴卷烟厂技改

• 涪陵卷烟厂

• 梅州金叶卷烟厂

• 新疆卷烟厂

• 绵阳卷烟厂技改

• 贵州卷烟厂技改

• 济南卷烟厂技改

• 深圳卷烟厂

• 龙岩卷烟厂

• 长沙卷烟厂

• 常德卷烟厂

• 大理卷烟厂

• 大理卷烟厂技改

• 天津卷烟厂

• 天津卷烟厂技改

• 乌兰浩特卷烟厂

• 南昌卷烟厂

• 楚雄卷烟厂

• 新郑卷烟厂

• 宝鸡卷烟厂

• 海南卷烟厂

• 青岛卷烟厂技改

• 旬阳卷烟厂

• 烟叶库

• 安阳卷烟厂烟叶库

• 安阳卷烟厂新建10个烟叶库

• 新郑卷烟厂烟叶库

• 洛阳卷烟厂烟叶库

• 南阳卷烟厂烟叶库

• 石家庄烟厂仓库

• 济南卷烟厂醇化库

• 淮阴卷烟厂烟叶库一期

• 淮阴卷烟厂烟叶库二期

• 深圳卷烟厂烟叶库

• 重庆印坝子烟叶库

• 涪陵卷烟厂烟叶库

• 梅州金叶卷烟厂烟叶库

• 常德卷烟厂烟叶库

• 长沙卷烟厂烟叶库

• 大理卷烟厂烟叶库


• 办公大楼/复烤厂

• 临沧烟草公司办公楼

• 云南中烟工业公司办公大楼

• 玉溪烟草科技研究所

• 西双版纳烟草公司办公大楼

• 洛阳烟厂办公楼

• 山东省烟草大厦

• 黑龙江省烟草大厦

• 文山复烤厂

• 安阳烟厂复烤厂

• 咸阳烟厂复烤厂

• 深圳卷烟厂办公楼

• 涪陵卷烟厂办公楼

• 上海卷烟厂行政楼

• 徐州卷烟厂302办公楼
