西门子FS18系列

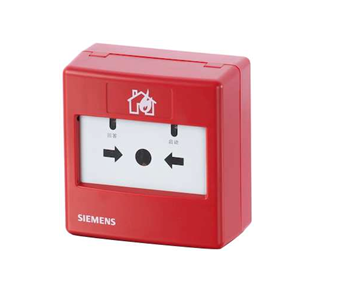

FDHM183 消火栓按钮

用于当火灾发生时按下操作面板,控制器发出启动信号联动消防水泵及其它设备。它由消火栓按钮和底座两部分组成。满足国家标准GB16806-2006 《消防联动控制系统》 ,每个按钮独立编址,地址自动设定,无需编码器设置或者拨码开关。

  • 通讯协议: FD18-BUS
  • 工作电压: 12~32VDC
  • 工作电流: 0.22mA
  • 动作电流: 1.0mA
  • 工作温度: -10~+55℃
  • 储存温度: -20~+75℃
  • 输出容量: 2A@24VDC
  • 颜色: 红色,RAL3000
  • 重量: 0.138kg
  • 相对湿度: <95%,rel.
  • 接线端子: 1.0~2.5m㎡

该消火栓按钮用于当火灾发生时按下操作面板,控制器发出启动信号联动消防水泵及其它设备。它由消火栓按钮和底座两部分组成。

特点

 满足国家标准GB16806-2006 《消防联动控制系统》
 每个按钮独立编址,地址自动设定,无需编码器设置或者拨码开关
 两个LED 可显示正常、启动、测试及回答等状态
 通过FD18-BUS 与控制器(FC18 系列)通讯
 产品标签上自带可撕式编码贴,方便工程调试

功能

 按下操作面板直接启动,操作面板显示变化(见图1)。消火栓按钮内部的红色LED
指示灯亮;消防水泵启动后,绿色LED 指示灯亮

FDHM183 消火栓按钮(图1)

 通过钥匙复位操作面板,按钮即可恢复到正常工作状态

应用

 用于火警的立即手动启动
 安装在消火栓就近处,具有防水功能,可用于潮湿环境
 表面安装和嵌入式安装,位置需宜于接近
 室内使用

结构

FDHM183 由消火栓按钮(1)和底座(2)两部分构成。

FDHM183 消火栓按钮(图2)

安装

FDHM183 消火栓按钮(图3)

FDHM183 消火栓按钮(图4)

FDHM183 消火栓按钮(图5)

准备工作

  1. 用钥匙分开底座(见图3)。将钥匙保存在安全的地方。

  2. 将底座固定。

安装

  1. 将底座安装在距地1.3~1.5 米的高度,且要表面平整的地方(见图4)。

  2. 将电缆通过进线孔穿进底座。

  3. 盖上消火栓按钮(见图5)。

接线

  1. 用钥匙分开底座(见图3)。

  2. 按图6/7 所示将电线接到端子上。

  3. 盖上消火栓按钮(见图5)。

FDHM183 消火栓按钮(图6)FDHM183 消火栓按钮(图7)

外围尺寸

FDHM183 消火栓按钮(图8)

调试

下表列出了指示灯所指示的不同状态:
正常:红、绿色指示灯都灭
启动:红色指示灯常亮
定位:红色指示灯闪亮
回答:绿色指示灯常亮
功能检查

  1. 将消火栓按钮所在回路设为测试模式。

  2. 按下操作面板,红色LED 指示灯亮。

  3. 如图9 所示将钥匙从底部插入,使操作面板复位。

  4. 拔掉钥匙,将消火栓按钮重新设回正常模式。
