FDCIO181-1 输入/输出模块

特点

满足国家标准GB16806-2006 《消防联动控制系统》
信号分析采用微处理器控制
全自动地址设定，无需编码器设置或者拨码开关
1路输入，1路输出
LED指示灯显示输入/输出状态
输入开/短路监视
输入信号经智能判定，可防止外界噪声干扰
输出开/短路监视（有源输出且无输出动作时）

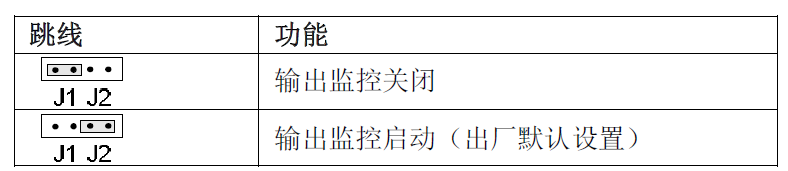

输出的监视与非监视功能可通过跳线和控制器参数设置进行切换
输出控制2A @24VDC

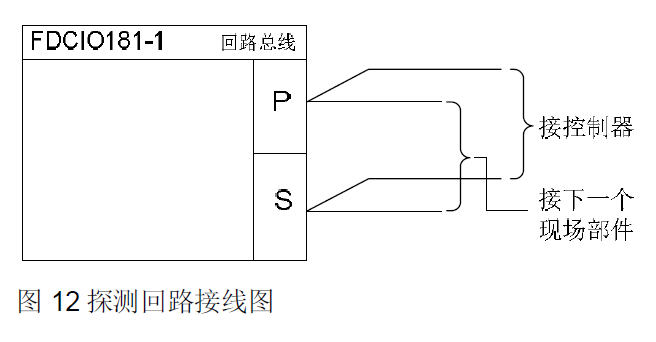

通过FD18-BUS供电
通过FD18-BUS与控制器通讯（独立地址）
可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境
产品标签上自带可撕式编码贴，方便工程调试

应用

输入

通过输入信号可监视干接点的状态（如门是否关闭），输入信号可通过控制器或配置工具配置
为以下几种工作方式：
状态输入或火警输入
开路或开路/短路监视
在状态输入时，根据开关位置不同可设置为：
– 正常模式：常开触点 NO 输入
– 逆向模式：常闭触点 NC 输入

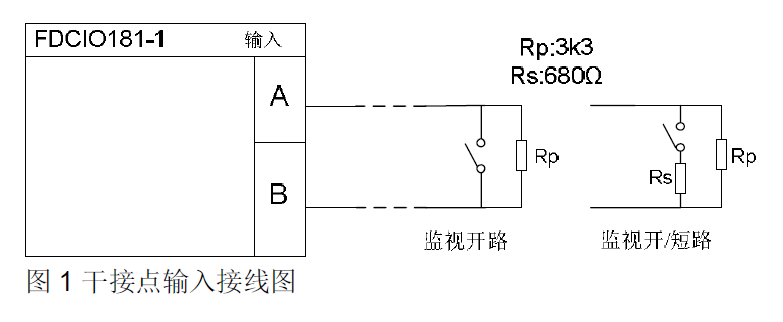

FDCIO181-1 输入/输出模块(图1)

状态输入和火警输入
火警输入一旦启动即触发火警；状态输入一旦启动即触发状态改变。
线路监视
监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能，须在输入线路上正确连接
终端电阻，如图1。当输入线路发生短路或开路时，向控制器发出故障信号。输入信号应为无
源信号。

输出

有源输出（缺省）

正常模式 (输出监视)
- 用于外部设备控制 (如启动信号传感器)。
- 需外接24VDC 电源。

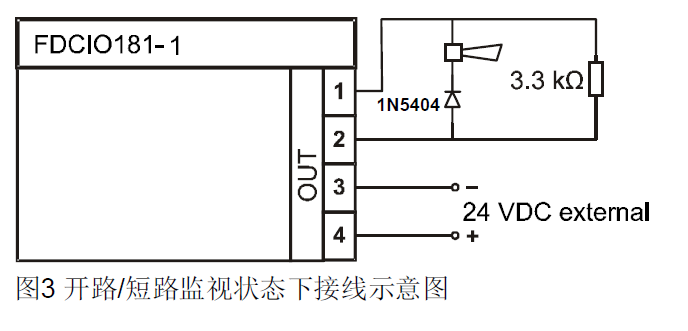

- 在非启动状态下，输出线路开路/短路监视(图3)。
- 跳线开关必须接到J2位置，如图2所示。

FDCIO181-1 输入/输出模块(图2)

FDCIO181-1 输入/输出模块(图3)

配置
在正常模式下，控制输出可通过控制器或配置工具进行如下配置：
启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
故障保护方式：当FD18-BUS 回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态
控制器不对输出状态（启动/未启动）进行巡检，仅通过开关控制。

逆向模式(输出不监视)
- 用于外部设备控制 (如关门)。
- 需外接24VDC 电源。
- 在非启动状态下，输出线路开路/短路不监视。
- 跳线开关必须接到J2 位置，如图4所示。

FDCIO181-1 输入/输出模块(图4)

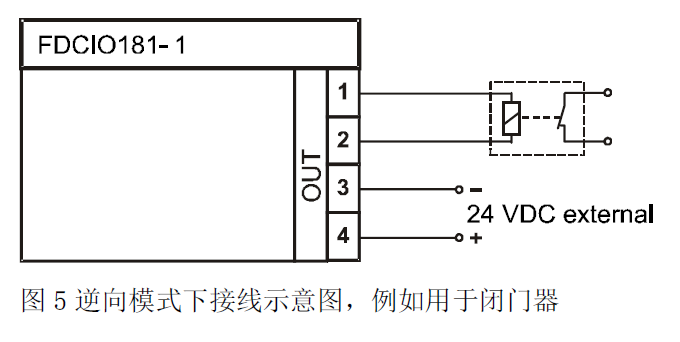

FDCIO181-1 输入/输出模块(图5)

在非启动状态，保持向输出提供24VDC 电源，可以使门保持开门状态。当输出变为启动状态，输出置为“断开”（不再提供24VDC 电源），则门关闭。
备注：在这个例子中，如果有回路故障（断路、开路）或外部电源故障，不能提供24VDC电源，门应是关闭的。
配置
在逆向模式下，控制输出可通过控制器或配置工具进行如下配置：
启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
故障保护方式：当FD18-BUS 回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态
控制器不对输出状态（启动/未启动）进行巡检，仅通过开关控制。

干接点输出

干接点输出 (输出不监视)
- 用于控制输出 (如关门)。
- 输出不监视。
- 无需外接24VDC电源。
- 跳线开关必须接到J1位置，如图6所示。

FDCIO181-1 输入/输出模块(图6)

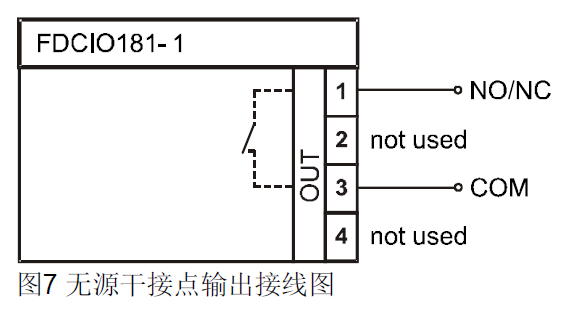

FDCIO181-1 输入/输出模块(图7)

配置
当输出为无源输出时，可通过控制器或配置工具进行如下配置：
下列情况输出启动:
– 正常模式：常开触点 NO 闭合
– 逆向模式：常闭触点 NC 打开
启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
故障保护方式：当FD18-BUS 回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态

结构

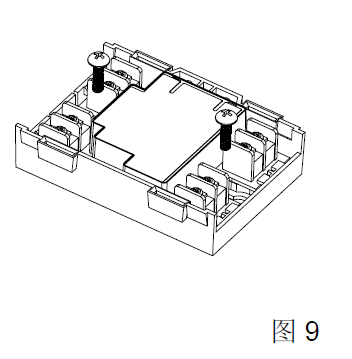

模块包含底座、印刷电路板、上面板和模块保护盖。印刷电路板上配有LED 指示灯，用来指示输入/输出信号的状态。印刷电路板的上面板为透明，使得LED 指示灯的状态随时可见。

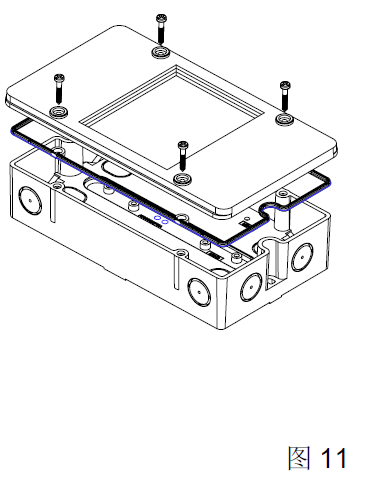

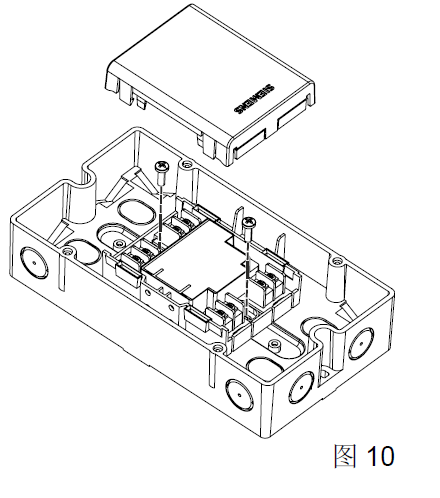

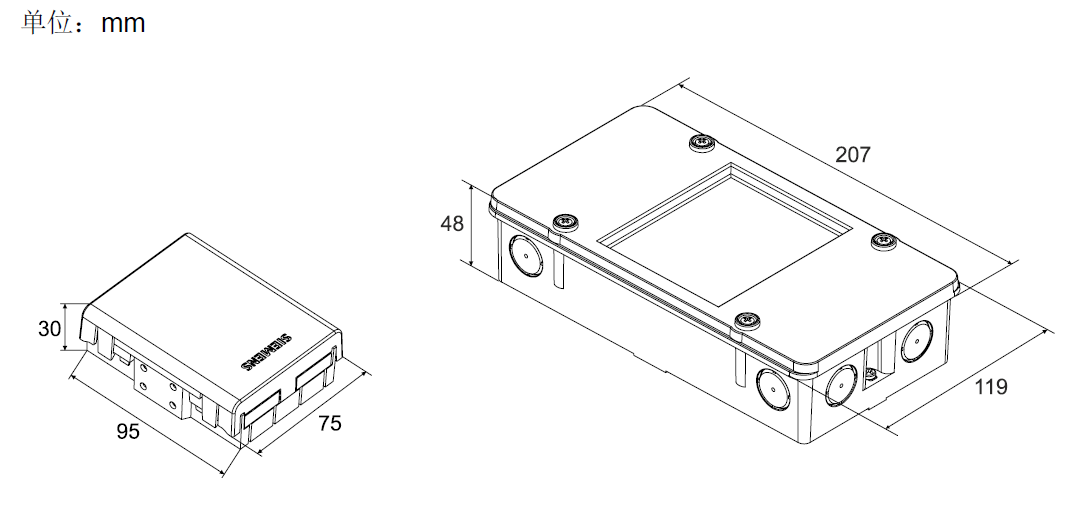

为保护模块不受环境因素侵害，有防水保护盒可供安装选择。

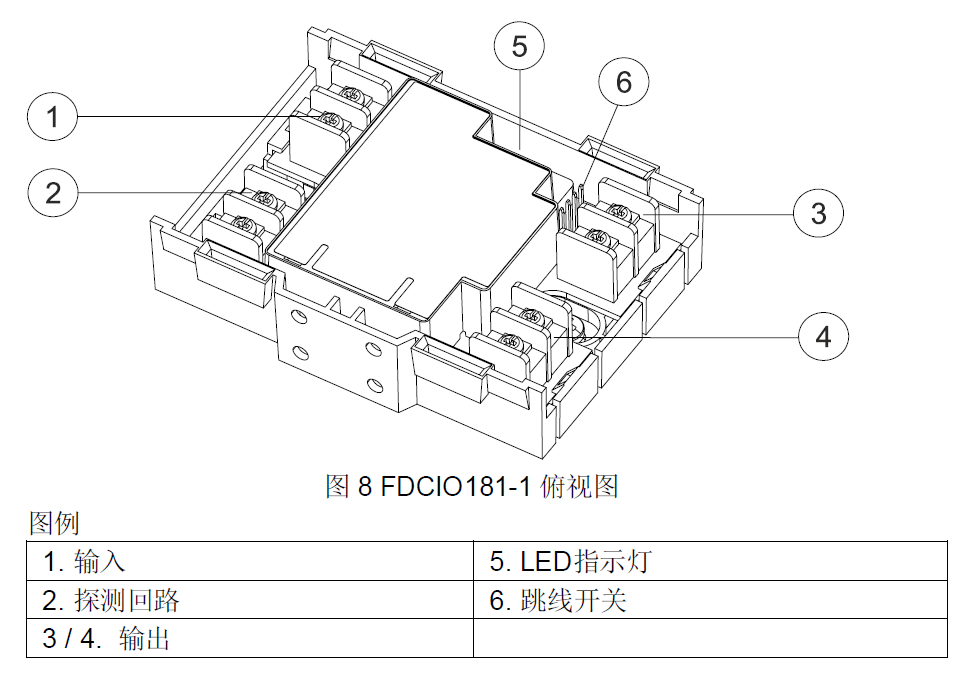

FDCIO181-1 输入/输出模块(图8)
