FDCI181-2输入模块（2输入）特点满足国家标准GB16806-2006“消防联动控制系统”2个可监视无源干接点输入端口输入信号线路开路或短路故障可监视（需连接终端电阻）内置微处理器信号处理输入信号经智能判定，可防止外界噪声干扰
FDCI181-2输入模块（2输入）
特点
满足国家标准GB16806-2006“消防联动控制系统”
2个可监视无源干接点输入端口
输入信号线路开路或短路故障可监视（需连接终端电阻）
内置微处理器信号处理
输入信号经智能判定，可防止外界噪声干扰
LED指示灯状态显示
全自动地址设定，无需编码器设置或者拨码开关

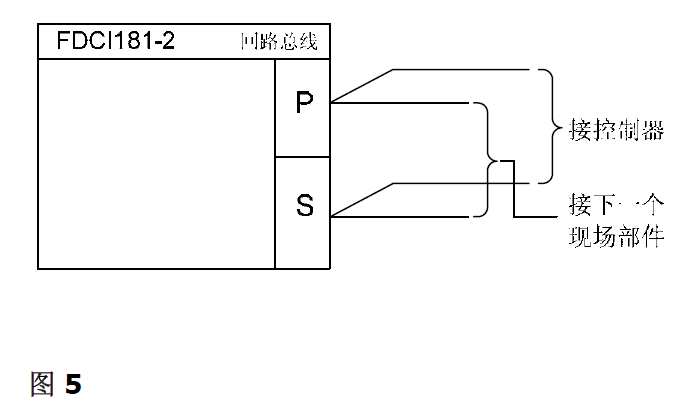

通过 FD18-Bus供电
通过FD18-Bus与控制器通讯（独立地址）
适用于干燥、粉尘或潮湿的环境
产品标签上自带可撕式编码贴，方便工程调试
应用
通过输入信号可监视无源干接点的状态，每个输入信号可通过控制器或配置工具配置为以下工作方式：
状态输入或火警输入
开路和短路监视
在状态输入时，根据开关位置不同可设置为：
- 常闭触点 NC输入
- 常开触点 NO输入
状态输入和火警输入
火警输入一旦启动即触发火警，状态输入一旦启动即触发监视状态改变。
线路监视

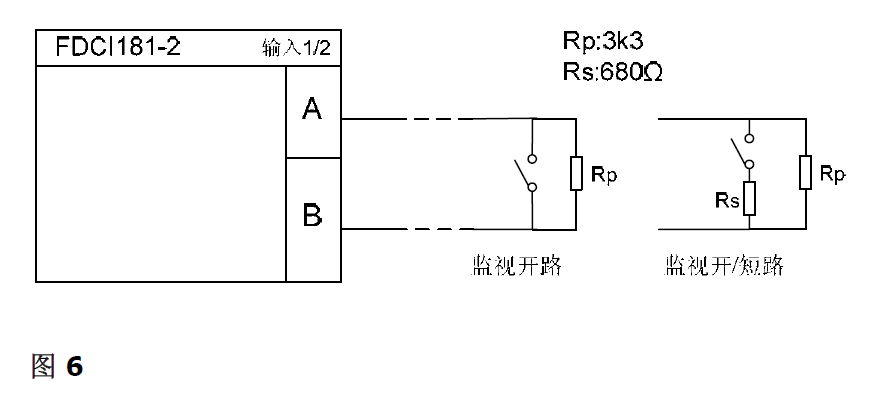

监视输入线路的“开路”或者“开路及短路”故障。为实现上述功能，须在输入线路上正确连接终端电阻（如图6）。当输入线路发生短路时，向控制器发出故障信号。输入信号应为无源信号。
结构

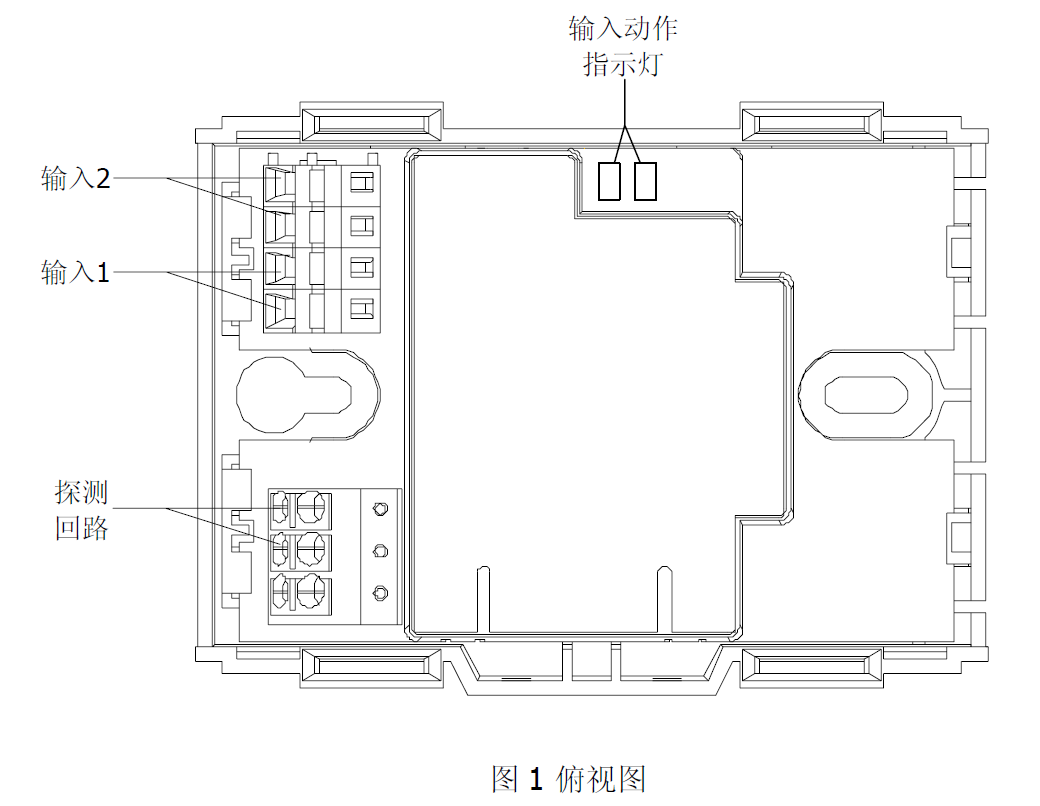

模块包含底座、印刷电路板和上面板。印刷电路板上配有LED指示灯，用来指示输入信号的状态。印刷电路板的上面板为透明，使得LED指示灯的状态随时可见。

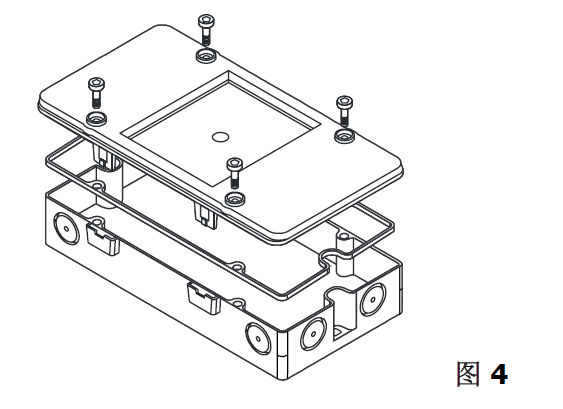

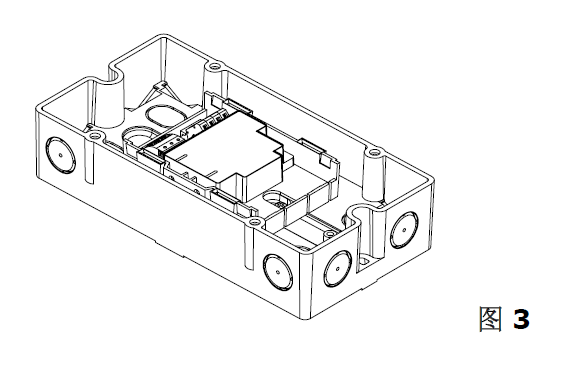

为保护模块不受环境因素侵害，有保护盒可供安装选择。
指示灯
输入信号LED指示灯
每路输入都有一个指示灯用来显示。
指示灯灭：正常状态
红色指示灯闪亮，每1s闪一次，每次点亮250ms：输入动作
输入1指示灯闪亮， 每1s闪一次，每次点亮2...5ms：定位状态

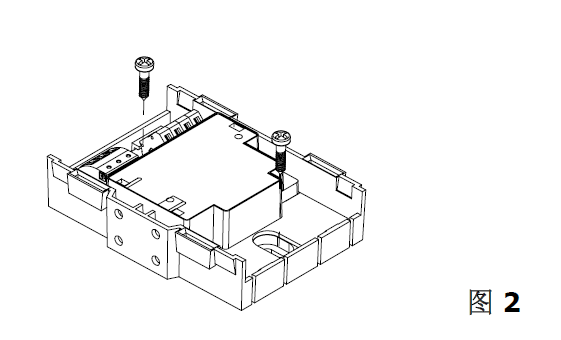

安装

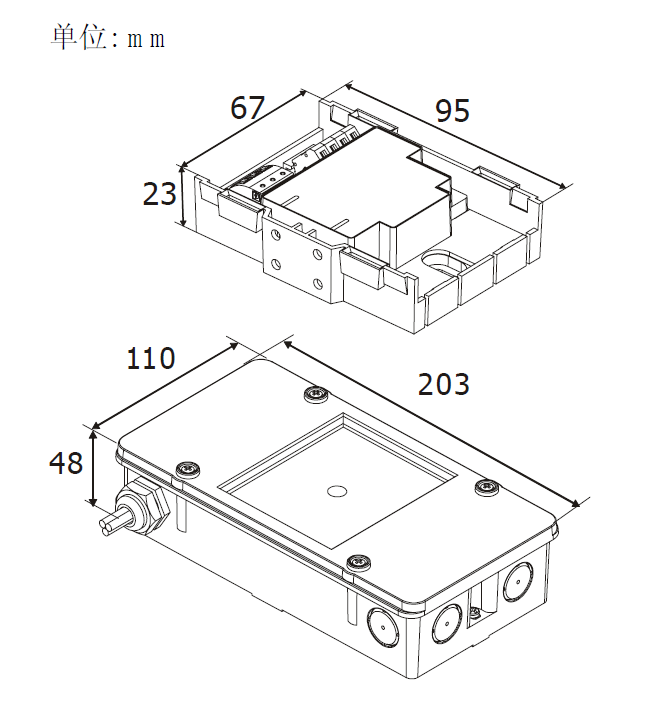

外形尺寸
 |
 |
 |
