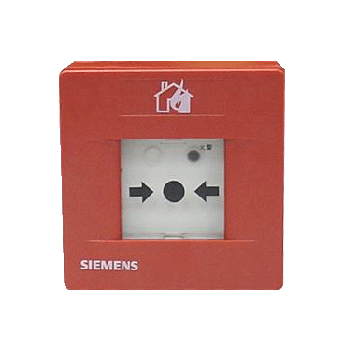

FDM228-CN 手动火灾报警按钮（以下简称手报）用于当火灾发生时手动启动报警。它由外壳和电子部件两部分组成。

特点

● 满足国家标准 GB19880-2005 “手动火灾报警按钮”

● 可复位下压式操作面板，按下操作面板即报火警

● 采用自适应编址方式，不设编码开关，避免人为造成差错

● LED 可显示报警及测试状态

● 集成了短路隔离功能

● 通过 D-Bus 总线与控制器通讯

● 产品标签上自带可撕式编码贴，方便工程调试

功能

● 按下操作面板直接报警

● 通过钥匙复位操作面板，手报即可恢复到正常工作状态

应用

● 用于火警或灭火进程的立即手动报警

● 室内使用

● 表面安装和预埋方式安装，位置需宜于接近

安装

准备工作

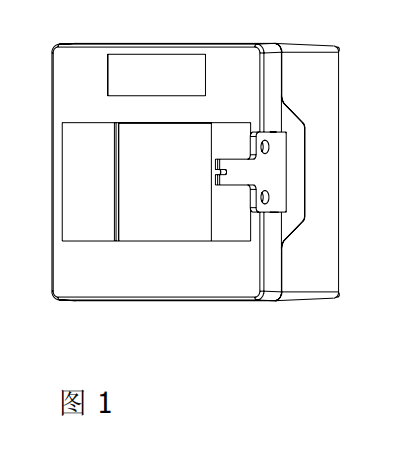

1. 取下钥匙，打开盒盖（见图 1）。将钥匙保存在安全的地方。

2. 将外壳固定。

3. 打通进线孔。

安装

1. 将外壳安装在距地 1.3~1.5 米的高度，且要表面平整的地方。

2. 将电缆通过进线孔穿进外壳。

3. 盖上盒盖。

接线

1. 用钥匙打开盒盖（见图 1）。

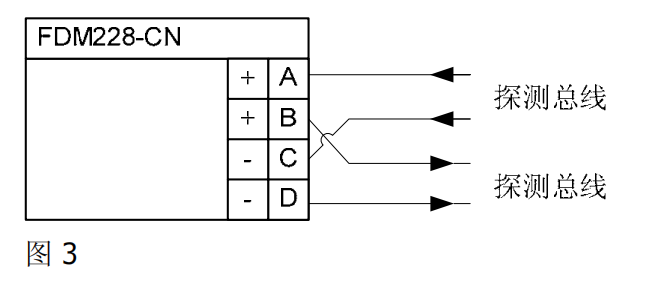

2. 按图 3 所示将电线接到手报端子上。

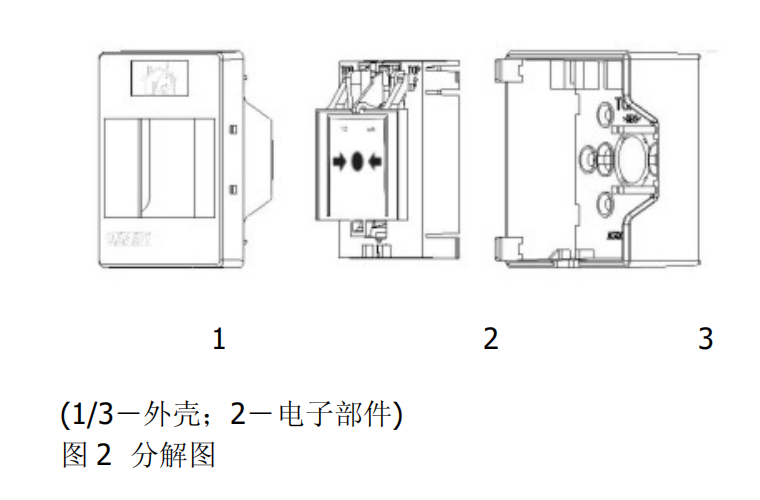

3. 将电子部件装入外壳，使电子部件上的“TOP”标记与外壳上的“TOP”标记方向一致，将电子部件装入外壳内，直到卡住为止。（见图 2）

4. 盖上盒盖。

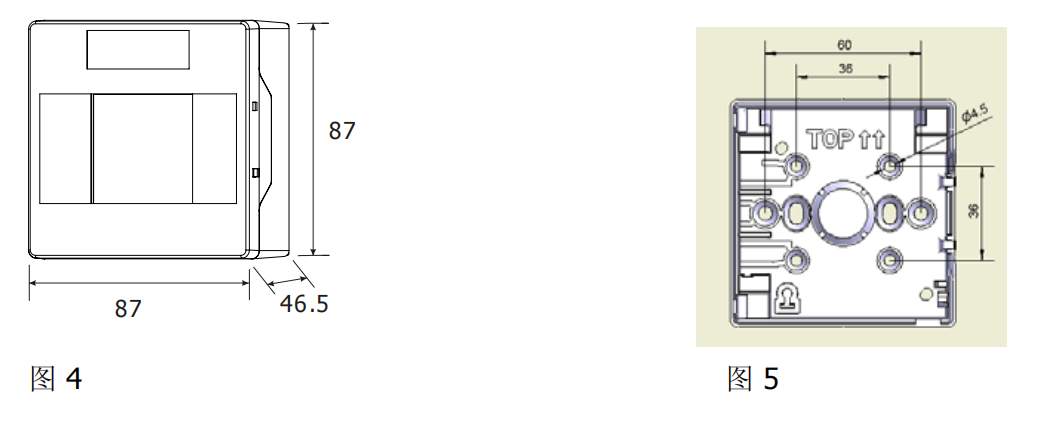

外围尺寸（单位：mm）

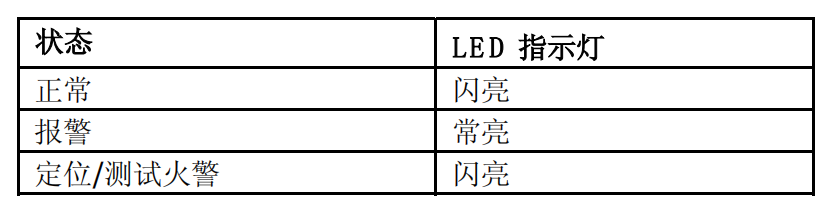

指示灯

功能检查

1. 将手报设为测试模式。

2. 按下操作面板，LED 指示灯闪亮，表示手报工作正常。

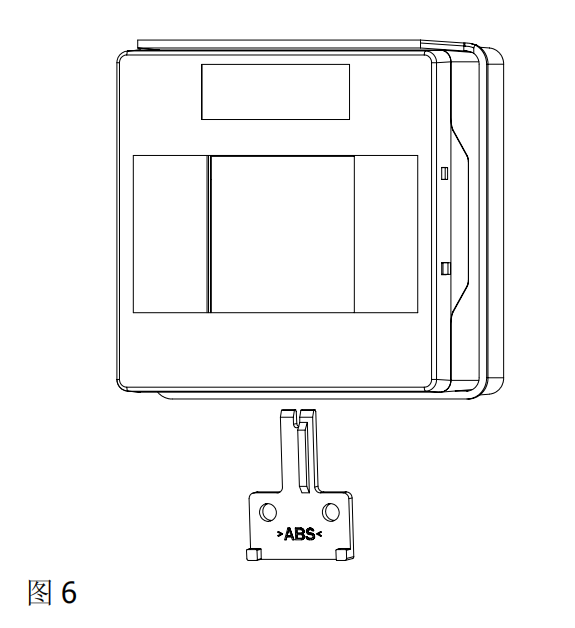

3. 如图 6 所示将钥匙从底部插入，使操作面板复位。

4. 拔掉钥匙，将手报重新设为正常模式。
