概述
火灾显示盘在火灾探测系统中是用来显示及操作的部分，它具有以下功能：
事件显示
● 火警
● 故障
操作
● 查询信息
● 关闭蜂鸣器
火灾显示盘可与控制器同步显示与之相关联设备的文本信息。
特点
● 小巧的操作显示盘，用于FC18火灾探测系统中
● 超大背光液晶显示屏（192X64），可手动调节对比度
● 通过CAN-Bus与控制器通讯 (独立编址)
● 外接24 VDC电源
● 每台控制器最多可连接32台火灾显示盘
● 外观优雅精致
功能
● 最多可显示252条火警/故障信息
● 事件显示与控制器一致
● 通过查询键可浏览所有显示信息
● 发生火灾/故障后，蜂鸣器可以手动关闭
应用

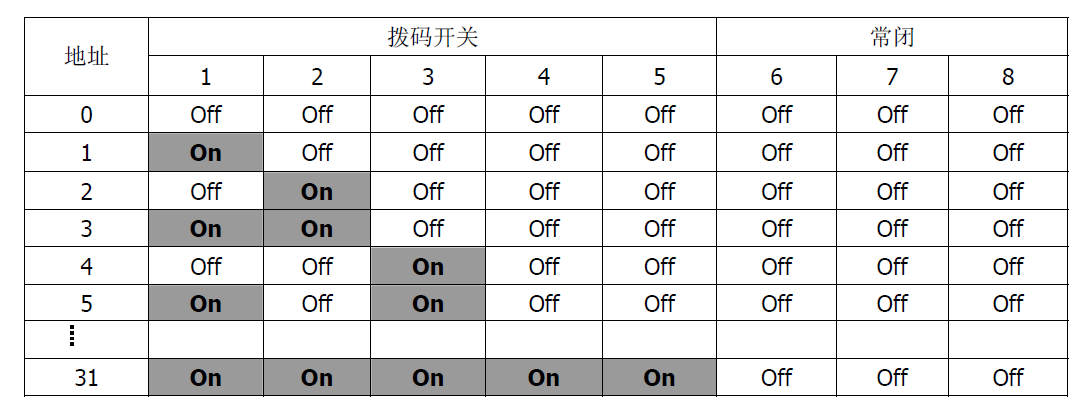

拨码开关
8 位拨码开关用于设定楼层显示器地址，1-5位有效，代表0-31地址；6-8位为空闲。
安装
安装过程：
1. 将回路线和外接电源线通过进线孔穿进火灾显示盘。

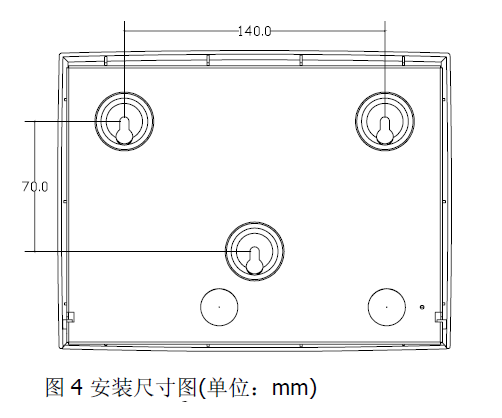

2. 在墙上平整表面标记出3个安装孔位置，钻孔，安装膨胀螺栓并拧入螺钉，不要拧紧（图4）。
3. 将火灾显示盘通过腰形孔悬挂于螺钉上。

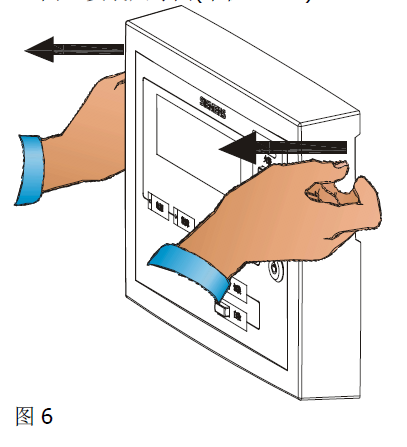

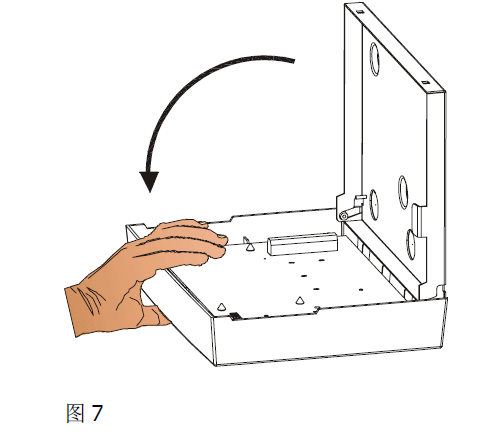

4. 将锁置于打开位置，打开前面板（图6/7），将螺钉拧紧。

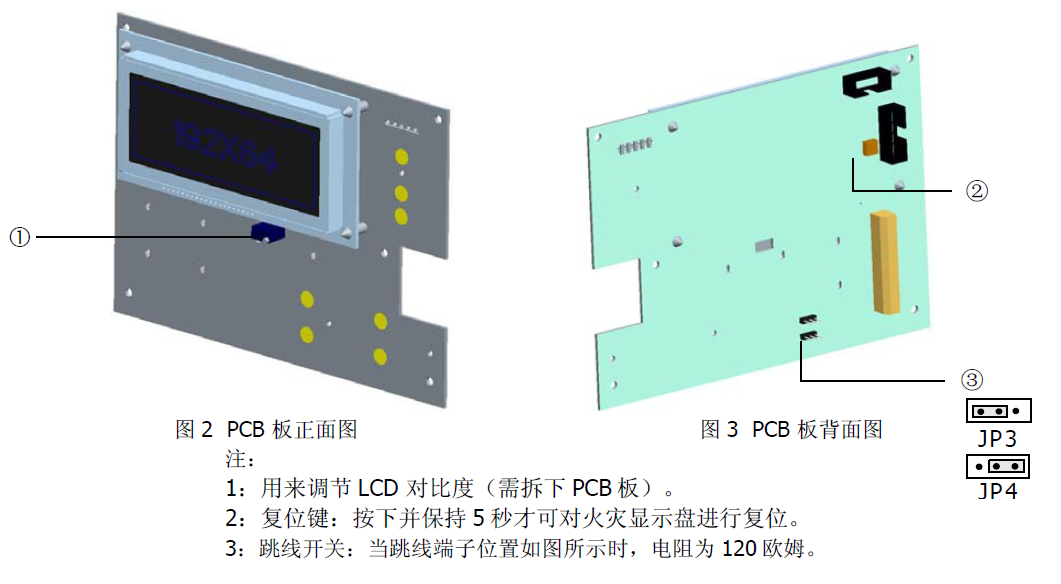

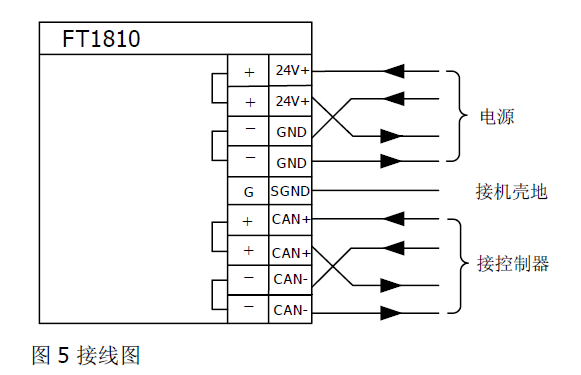

5. 按接线图将电线接到端子上（图5）。CAN总线末端设备需并联120Ω电阻（可通过FT1810内部跳线完成，如图3）。
6. 盒上前面板。
7. 用钥匙锁住，取下钥匙，放于安全位置。

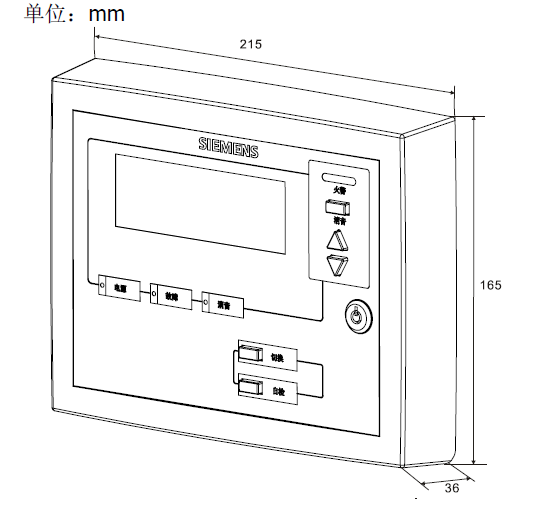

外形尺寸
