西门子FS720系列

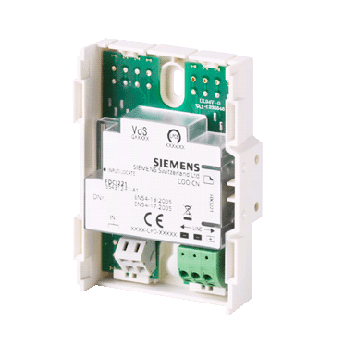

FDCIO221-CN 输入/输出模块

FDCIO221-CN 输入/输出模块

  • 工作电压: 12 … 32 VDC
  • 静态电流: 0.32 mA
  • 工作温度: –25 ... +70 °C
  • 贮存温度: –30 ... +75 °C
  • 湿度: ≤95 % rel.
  • 颜色: white, RAL 9010
  • 防护等级: IP30
  • 重量: 0.061 Kg

特点

●  满足国家标准GB16806-2006“消防联动控制系统”

●  1路可监视无源干接点输入,1路可监视控制输出(启动时不监视)

●  LED指示灯显示输入/输出状态

●  内置短路隔离器

●  跳线开关控制是否监视输出

●  输出2A @24VDC

●  微处理器信号处理

●  通过D-Bus供电

●  通过D-Bus与控制器通讯(探测总线,独立编址)

●  产品标签上自带可撕式编码贴,方便工程调试

●  适用于干燥、粉尘或潮湿的环境

应用

输入

通过输入信号可监视无源干接点的状态(如门是否关闭),输入信号可配置为以下几种工作方式:

●  状态输入或危险输入

●  开路或开路/短路监视

●  当继电器为下列状态时输入启动:

   – 常闭触点 NC断开

   – 常开触点 NO闭合

状态输入和危险输入

危险输入一旦启动即触发火警;状态输入一旦启动即触发状态改变。

线路监视

监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能,须在输入线路上连接终端电阻(图7/8)。当输入线路发生短路或开路时,向控制器发出故障信号。输入信号应为无源信号。


输出

正常模式 (输出监视)

- 用于外部设备控制 (如启动信号传感器)。

- 需外接24VDC 电源。

- 在非启动状态下,输出线路开路/短路监视。此功能可通过控制器配置及进行切换。

- 跳线开关必须接到J2 位置。

FDCIO221-CN 输入/输出模块(图1)


配置

在正常模式下,控制输出有下列几种配置方式:

●  启动后,输出状态:

   – 保持启动状态不变。

   – 启动状态仅保持一段时间。时间长短可以通过设置脉冲时间进行改变。

●  故障保护方式:当D-Bus回路失去电压时或在降级模式(如CPU失效)下,故障保护功能将会按照预定程序来控制故障发生后输出的状态:

   – 保持和故障前状态一样

   – 保持启动状态

   – 保持停止状态

●  输出是否监视

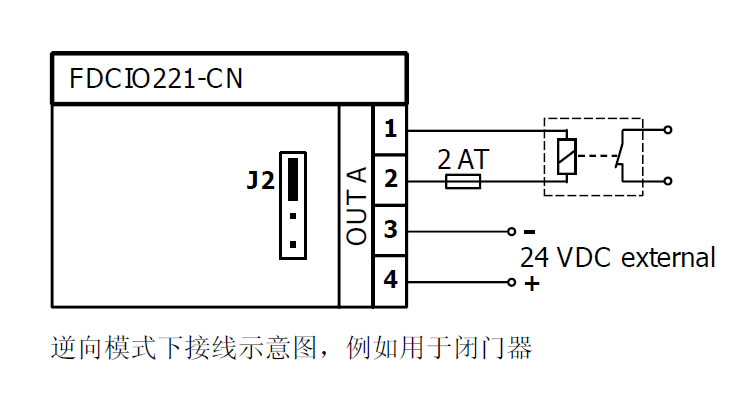

逆向模式(输出不监视)

- 用于外部设备控制 (如关门)。

- 需外接24VDC 电源。

- 输出线路开路/短路不监视。

- 跳线开关必须接到J2 位置。

FDCIO221-CN 输入/输出模块(图2)

FDCIO221-CN 输入/输出模块(图3)

在非启动状态,保持向输出提供24VDC电源,可以使门保持开门状态。当输出变为启动状态,输出置为“断开”(不再提供24VDC电源),则门关闭。

备注:在这个例子中,如果有回路故障(断路、开路)或外部电源故障,不能提供24VDC电源,门应是关闭的。


配置

在逆向模式下,控制输出有下列几种配置方式:

●  启动后,输出状态:

   – 保持启动状态不变。

   – 启动状态仅保持一段时间。时间长短可以通过设置脉冲时间进行改变。

●  故障保护方式:当D-Bus回路失去电压时或在降级模式(CPU失效)下,故障保护功能将会按照预定程序来控制故障发生后输出的状态:

   – 保持和故障前状态一样

   – 保持启动状态

   – 保持停止状态

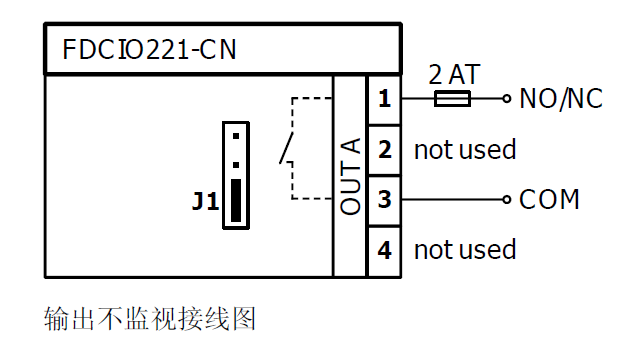

无源干接点输出 (输出不监视)

-  用于控制输出 (如关门)。

-  输出不监视。

- 无需外接24VDC电源。

-  跳线开关必须接到J1位置。

FDCIO221-CN 输入/输出模块(图4)


FDCIO221-CN 输入/输出模块(图5)

配置

当输出为无源输出时,有下列几种配置方式:

●  下列情况输出启动:

   ‒ 闭合(常开触点 NO)

   ‒ 断开(常闭触点 NC)

●  启动后,输出保持:

   ‒ 保持启动状态不变。

   ‒ 启动状态仅保持一段时间。时间长短可以通过设置脉冲时间进行改变。

●  故障保护方式:当D-Bus回路失去电压时或在降级模式(CPU失效)下,故障保护功能将会按照预定程序来控制故障发生后输出的状态:

   ‒ 保持和故障前状态一样

   ‒ 保持启动状态

   ‒ 保持停止状态

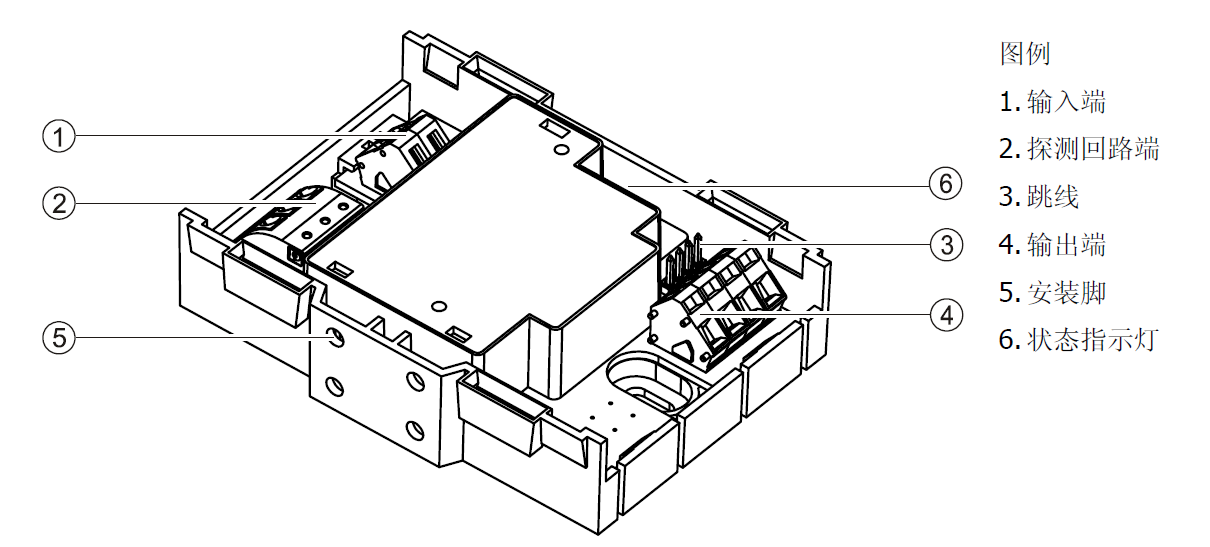

结构

模块包含底座、印刷电路板和上面板。印刷电路板上配有LED指示灯,用来指示输入/输出的状态。印刷电路板的上面板为透明,使得LED指示灯的状态随时可见。

为保护模块不受环境因素侵害,保护盒FDCH221可供安装选择。

FDCIO221-CN 输入/输出模块(图6)

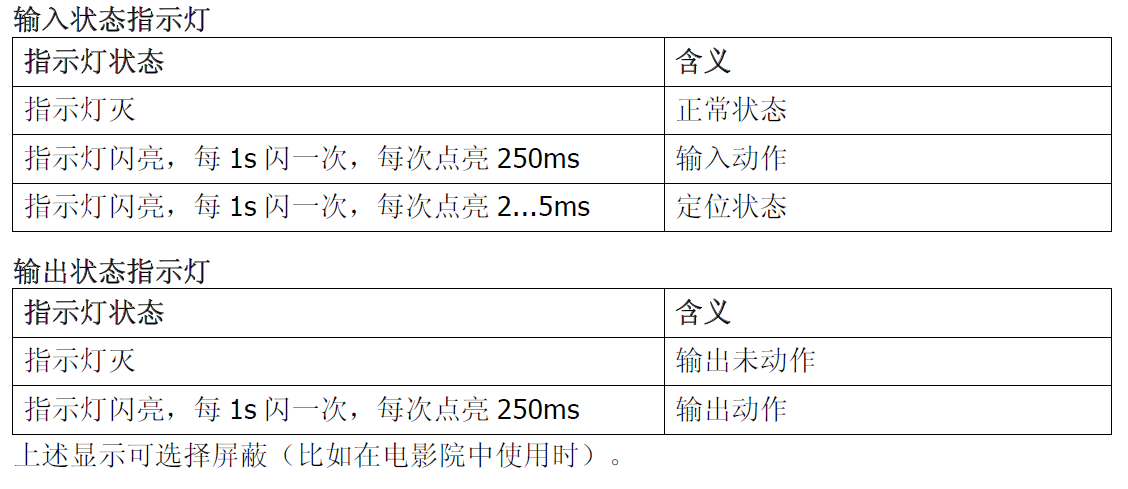

LED 指示灯

下表列出指示灯工作状态及含义。

FDCIO221-CN 输入/输出模块(图7)

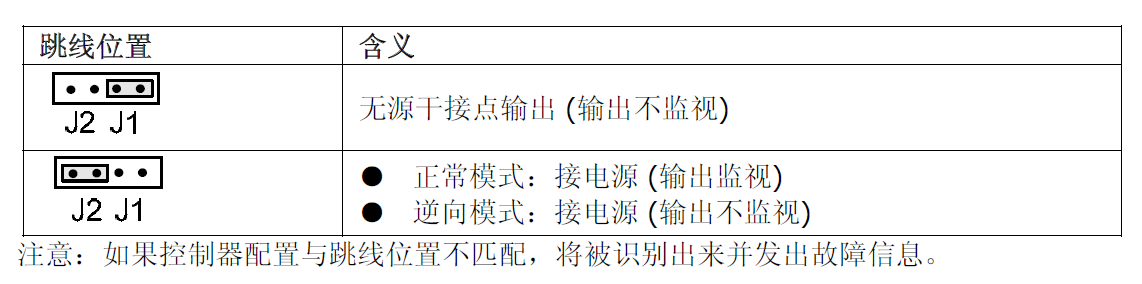

跳线

FDCIO221-CN 输入/输出模块(图8)

安装

FDCIO221-CN 输入/输出模块(图9)

FDCIO221-CN 输入/输出模块(图10)

FDCIO221-CN 输入/输出模块(图11)

FDCIO221-CN 输入/输出模块(图12)

FDCIO221-CN 输入/输出模块(图13)

FDCIO221-CN 输入/输出模块(图14)

FDCIO221-CN 输入/输出模块(图15)

FDCIO221-CN 输入/输出模块(图16)

FDCIO221-CN 输入/输出模块(图17)

FDCIO221-CN 输入/输出模块(图18)

FDCIO221-CN 输入/输出模块(图19)

FDCIO221-CN 输入/输出模块(图20)

准备工作

安装过程取决于安装地点和安装方式。

电压!安装期间,不能通电。

1. 确定安装地点:

  –安装在控制器或开关柜外面:使用FDCH221保护盒。

  –安装在控制器或开关柜内部:导轨安装或直接表面安装。

2. 确定安装方式:

   –表面安装 (图 1)

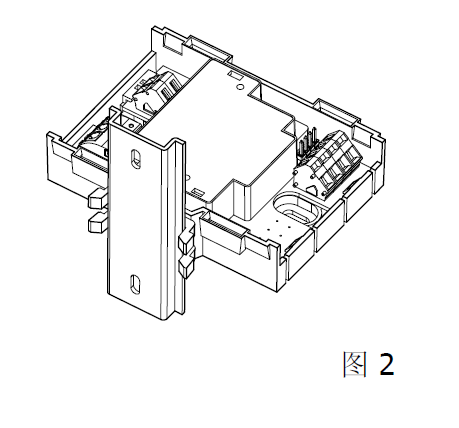

   –导轨安装 (图 2)

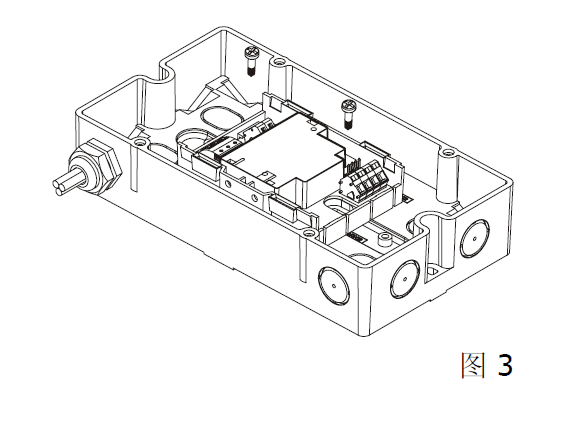

   –保护盒FDCH221安装(图 3)

表面安装

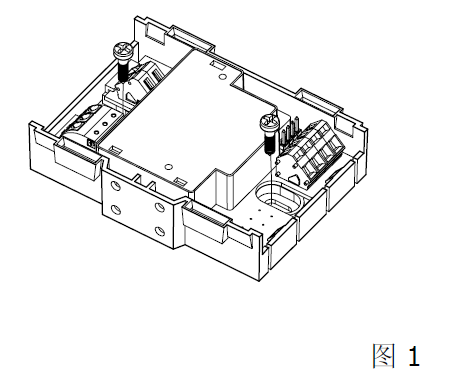

1. 将模块放置在平整表面 (图 1)。

2. 用两颗螺钉(M4)将其固定。安装孔距离:63.5±1.0mm。

导轨安装

1. 将两个安装脚插入模块 。

2. 将模块和安装脚按压到导轨上,直至顶紧(图 2)。

保护盒安装

1.  打开盒盖 (图 6)。

2.  确定并打通进线孔。

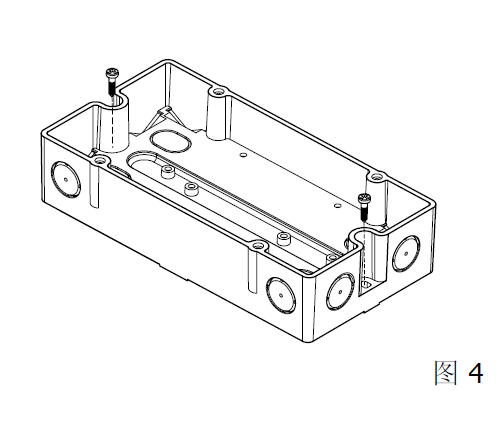

3.  使用两颗螺钉(M4)将其固定在平整表面 (图 4)。安装孔距离:182.0±1.0mm。

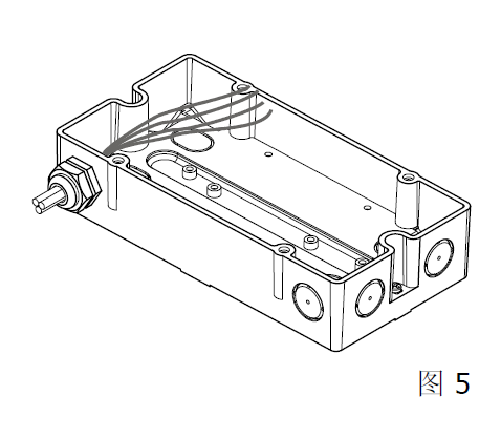

4.  将电缆通过电缆套管引入并固定在保护盒内 (图 5)。

5.  使用两颗 M3 x 12 螺钉将模块固定在保护盒内 (图 3)。

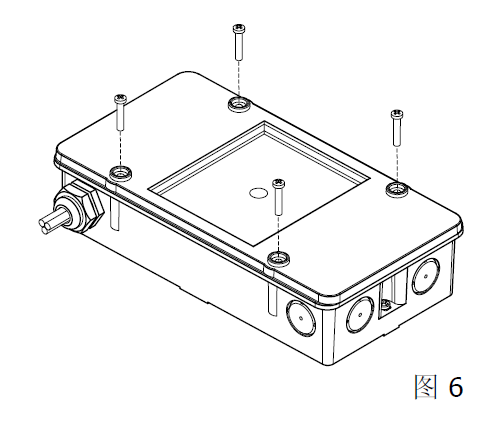

6.  插入密封条,用螺钉将盒盖拧紧(图 6)。

接线

连接 D-Bus回路/二极管时,注意正负极性。

每个端子只能接一根电线。

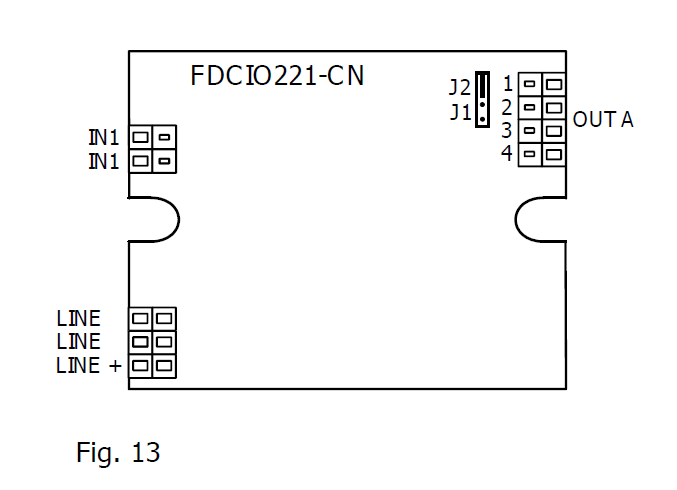

1.  参照接线图将电缆接入端子(图13)。

    具体接线参考下列数据:

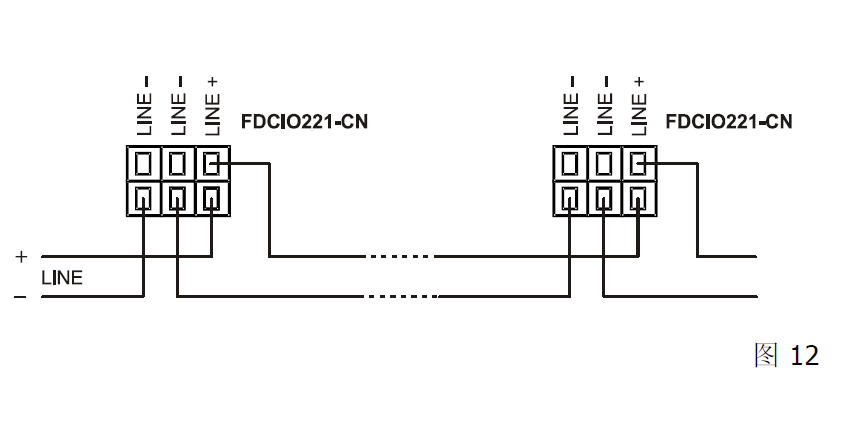

    – 探测总线:图12

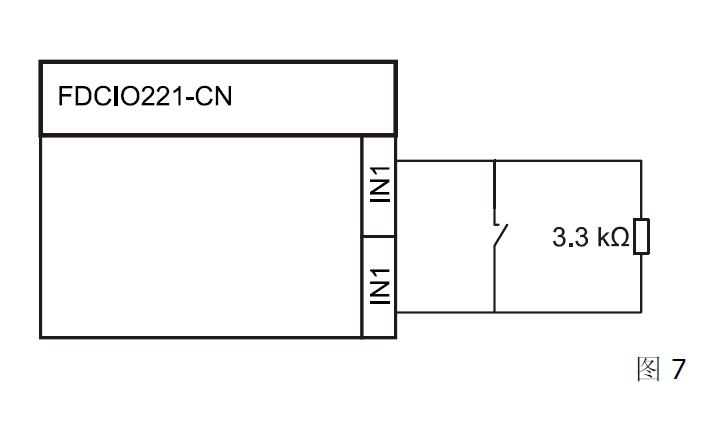

    – 开路监视:图7

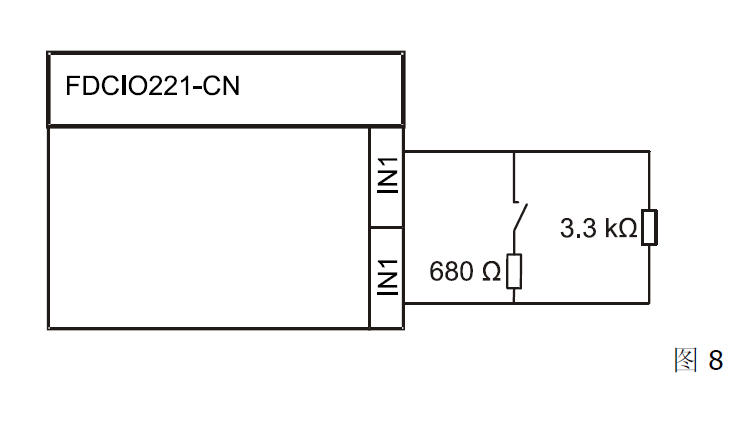

    – 开路/短路监视:图8

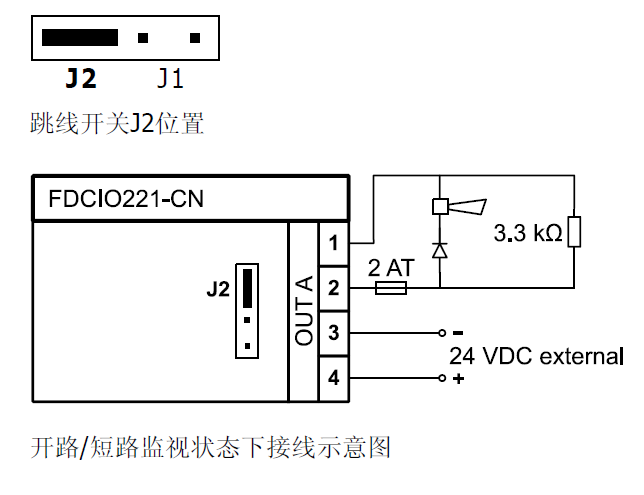

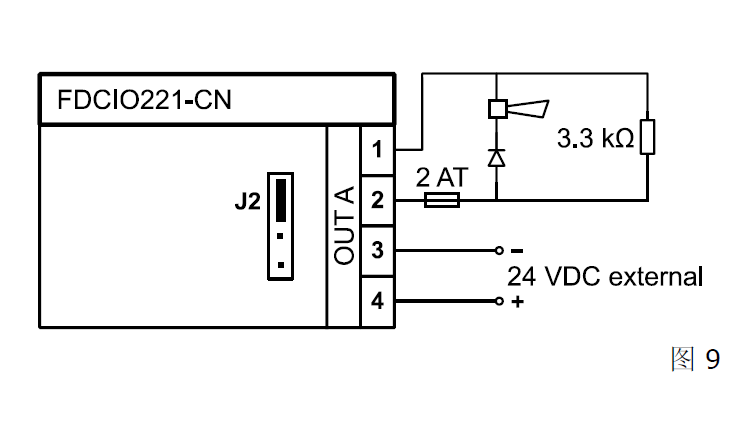

    – 输出“正常模式”:图9

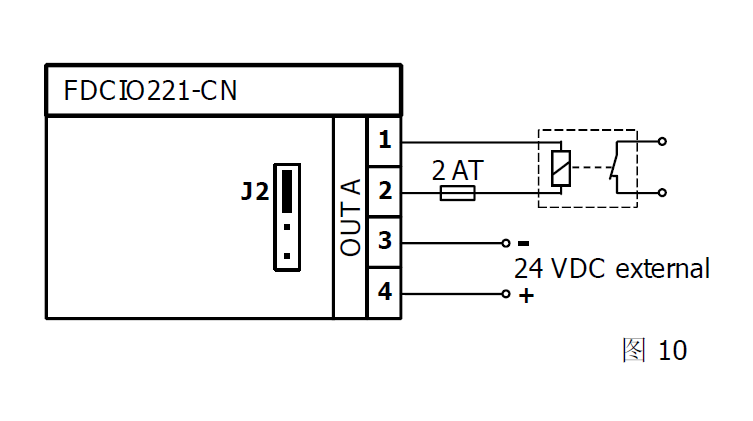

    – 输出“逆向模式”:图10

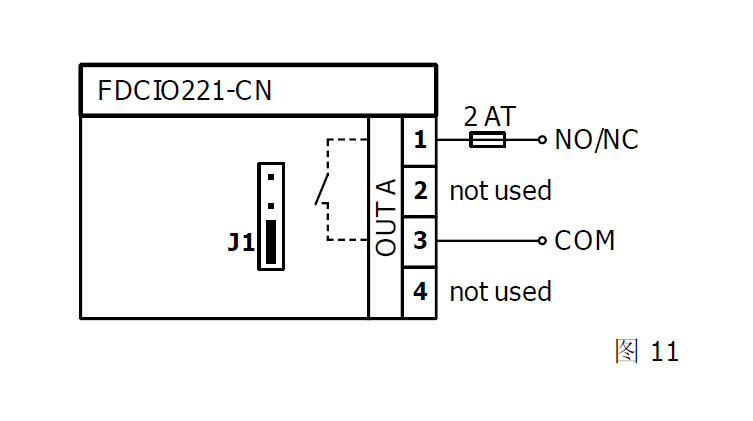

    – 干接点输出(不监视):图11

    – 24VDC电源:图9/图10

2.  如果探测回路使用屏蔽电缆,将屏蔽线接入DBZ1190-AB 接线端子。屏蔽线不能接触盒内任何其它地电势或金属部件。

3.  连接终端电阻 (图 7 和图 8)。终端电阻随产品发货。

4.  根据输出方式,进行J1/J2跳线 (图9、图10 和图11)。

FDCIO221-CN 输入/输出模块(图21)

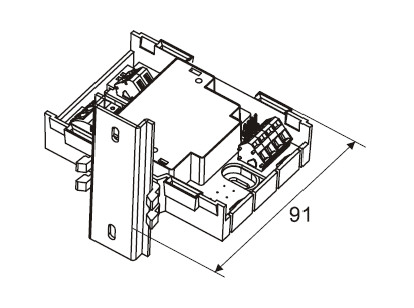

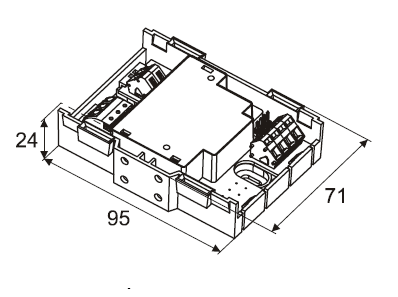

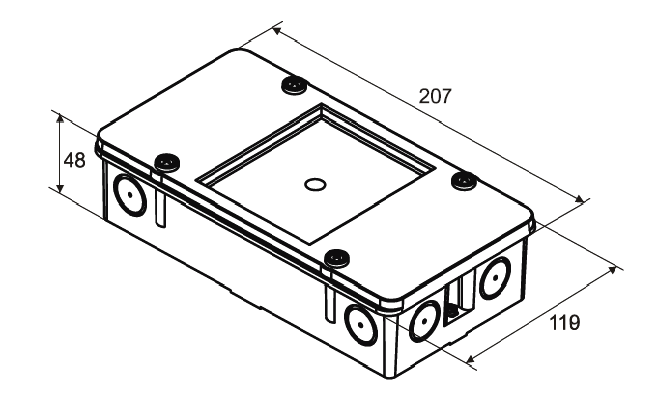

外形尺寸

单位:mm

FDCIO221-CN 输入/输出模块(图22)

FDCIO221-CN 输入/输出模块(图23)

FDCIO221-CN 输入/输出模块(图24)

FDCIO221-CN 输入/输出模块(图25)
