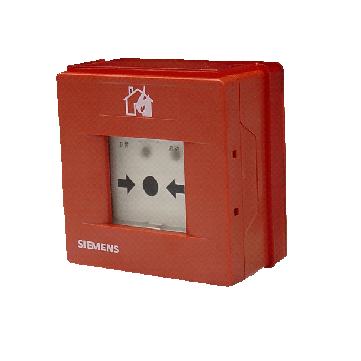

FDHM228-CN 消火栓按钮用于当火灾发生时按下操作面板，控制器发出启动信号，联动消防水泵及其它设备。它由外壳和电子部件两部分组成。

特点

● 满足国家标准 GB16806-2006 “消防联动控制系统”

● 按下操作面板，启动灯即亮，并通过控制器联动消防水泵

● 双色 LED 可显示启动、测试及回答等状态

● 内部有短路隔离开关

● 可靠性高，内部采用 CPU

● 采用自适应编址方式，不设编码开关，避免人为造成差错

● 安装在室内消火栓就近处，具有防水功能，可用于潮湿环境

● 通过 D-Bus 回路与控制器通讯

● 产品标签上自带可撕式编码贴，方便工程调试

功能

● 按下操作面板直接启动，消火栓按钮内部的红色 LED 指示灯亮；消防水泵启动后，绿色 LED 指示灯亮

● 通过钥匙复位操作面板，按钮即可恢复到正常工作状态

应用

● 用于火警或灭火进程的立即手动启动

● 安装在消火栓就近处，具有防水功能，可用于潮湿环境

● 表面安装和预埋方式安装，位置需宜于接近

● 室内使用

安装

准备工作

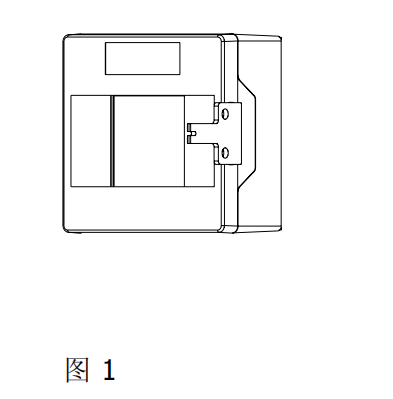

1. 取下钥匙，打开盒盖（见图 1）。将钥匙保存在安全的地方。

2. 将外壳固定。

3. 打通进线孔。

安装

1. 将外壳安装在距地 1.3~1.5 米的高度，且要表面平整的地方。

2. 将电缆通过进线孔穿进外壳。

3. 盖上盒盖。

接线

1. 用钥匙打开盒盖（见图 1）。

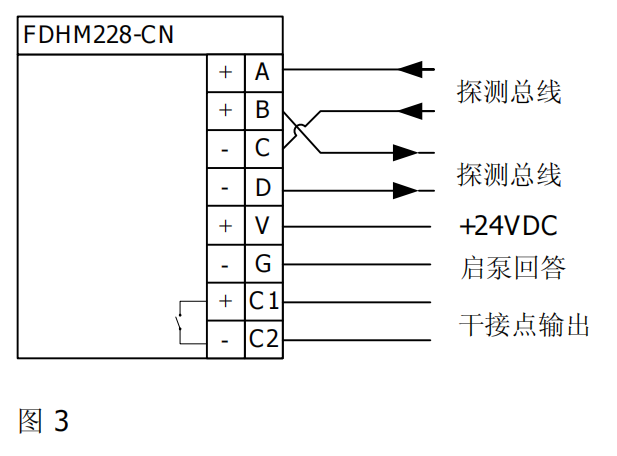

2. 按图 3 所示将电线接到消火栓按钮端子上。

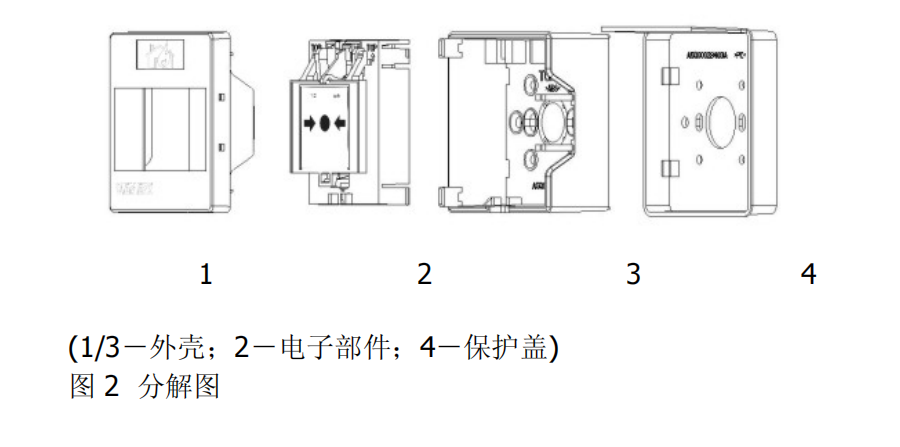

3. 将电子部件装入外壳，使电子部件上的“TOP”标记与外壳上的“TOP”标记方向一致，将电子部件装入外壳内，直到卡住为止。（见图 2）

4. 盖上盒盖。

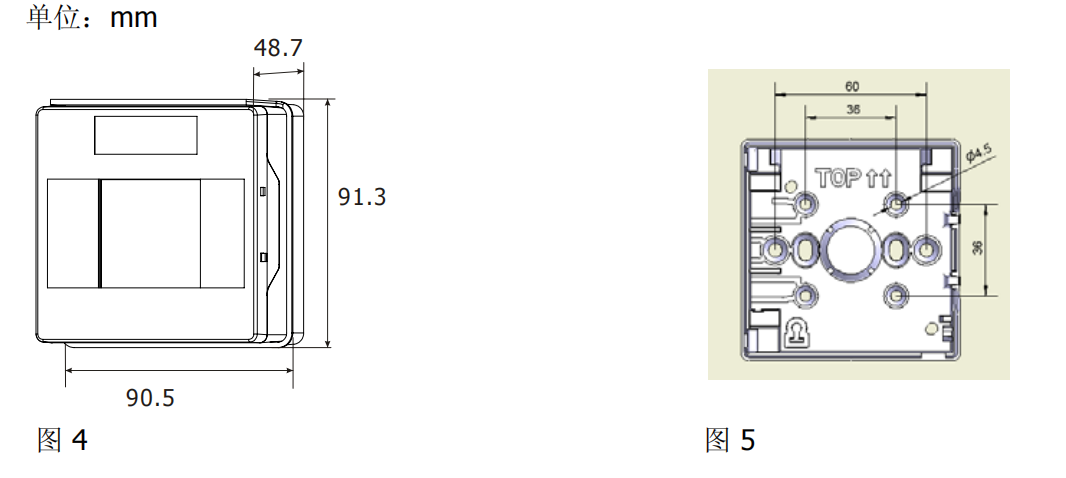

外围尺寸

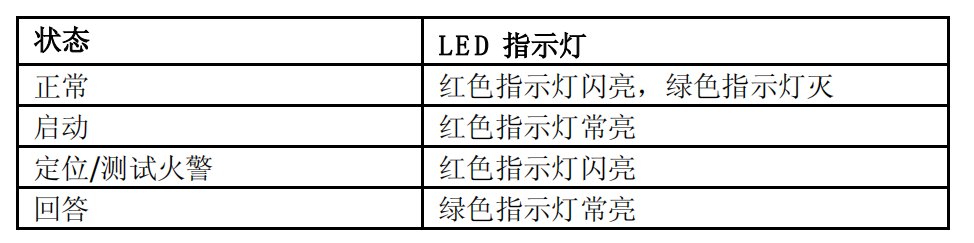

指示灯

功能检查

1. 将消火栓按钮设为测试模式。

2. 按下操作面板，LED 指示灯闪亮，表示按钮工作正常。

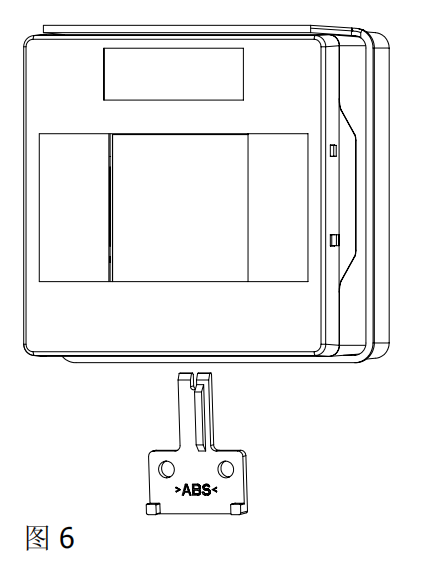

3. 如图 6 所示将钥匙从底部插入，使操作面板复位。

4. 拔掉钥匙，将消火栓按钮重新设回正常模式。
