西门子FS720系列

FDCI223-CN中继模块

特点● 满足国家标准GB16806-2006 “消防联动控制系统”;● 1路输入,用于连接非编址探测器;● LED指示灯显示火警及故障;● 外部供电24VDC@0.15A;● 信号分析采用微处理器控制;● 对地故障监视;● 通过防爆隔离栅,可连接本质

  • 工作电压: 12... 33 VDC
  • 静态电流: 0.45mA
  • 工作温度: –10... +50 °C
  • 贮存温度: –30... +70 °C
  • 湿度: ≤95 % rel.
  • 颜色: 纯白, RAL 9010
  • 重量: 0.101 Kg

特点

● 满足国家标准GB16806-2006 “消防联动控制系统”;

● 1路输入,用于连接非编址探测器;

● LED指示灯显示火警及故障;

● 外部供电24VDC@0.15A;

● 信号分析采用微处理器控制;

● 对地故障监视;

● 通过防爆隔离栅,可连接本质安全型探测器;

● 可直接安装在干燥环境,如安装在保护盒内,可用于潮湿、肮脏环境。

应用

我们从功能角度把模块分成初级侧和次级侧。初级侧是指到探测回路C-NET的连接。次级侧是指非编址探测回路的连接。

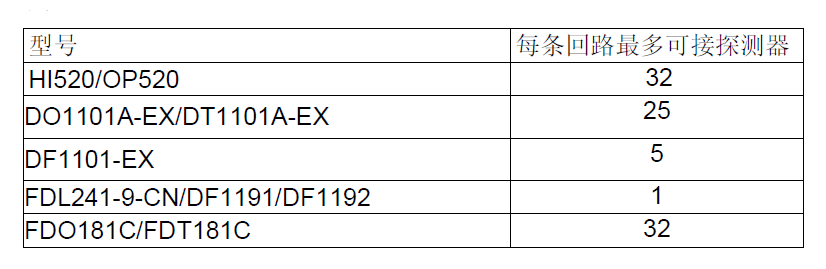

可兼容的探测器类型 (次级侧)

FDCI223-CN中继模块(图1)

C-NET (初级侧)

通讯:模块通过C-NET回路与控制器通讯,可在控制器上或配置工具上进行配置。

线路隔离器:在模块中集成了线路隔离器,当发生短路时,它隔离掉C-NET回路上的故障端,这样可保证未发生故障的线路部分仍可与控制器通讯。

电源:初级侧电源是通过C-NET回路提供的。次级侧电源则必须通过外部24V直流电源提供。初级侧和次级侧采用电气隔离。

工作模式

 模块有以下两种工作模式:

   ● 正常运行;

   ● 定位。

正常运行

模块工作于预期的状态,可对输入通道进行故障(开路,短路)监控与火警判断。

定位

从控制器上可设置模块为定位模式,用以确定模块的位置。在定位模式时由LED指示

对地故障监视

是否启用对地故障监视功能可通过跳线开关设置。当启用对地故障监视功能时,应将对地接线端子与大地进行连接。当与本质安全型探测器连接时,对地故障监视开关应设置为“关”。

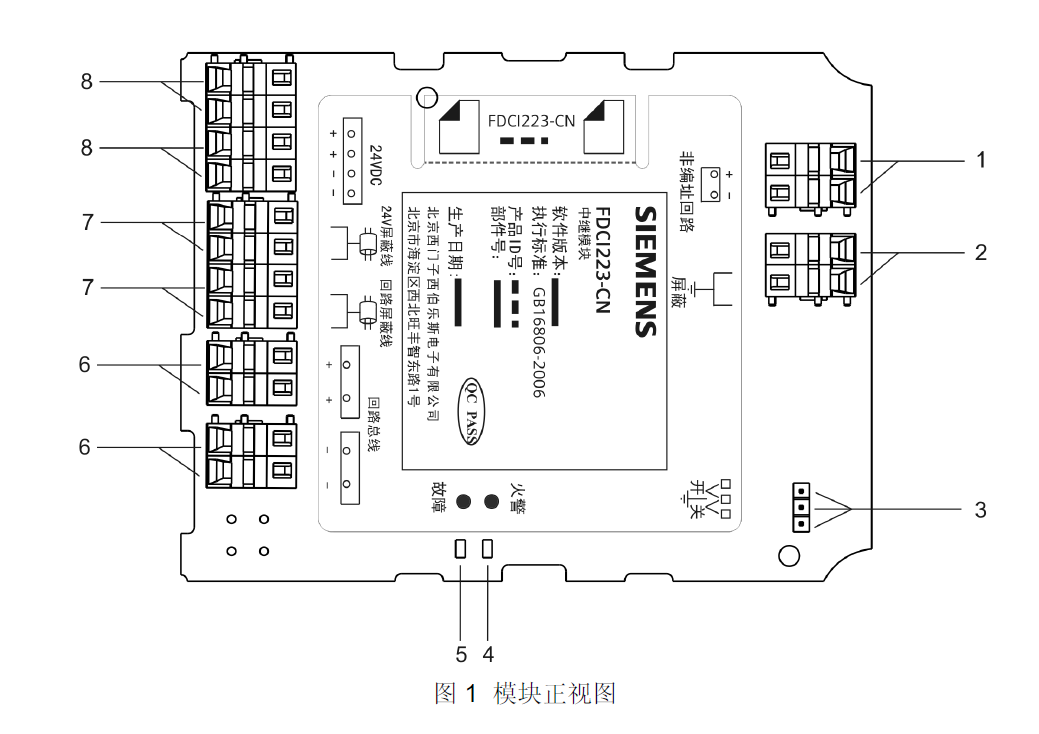

结构

FDCI223-CN中继模块(图2)

FDCI223-CN中继模块(图3)

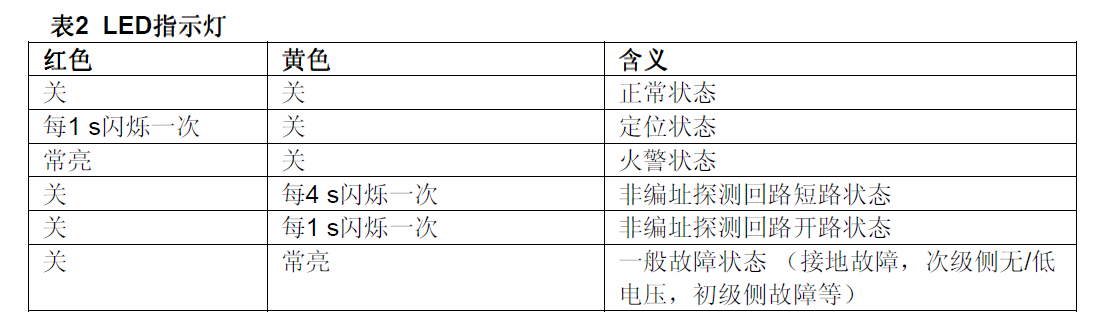

指示灯

FDCI223-CN中继模块(图4)

跳线开关

FDCI223-CN中继模块(图5)

安装

FDCI223-CN中继模块(图6)

FDCI223-CN中继模块(图7)

FDCI223-CN中继模块(图8)

FDCI223-CN中继模块(图9)

FDCI223-CN中继模块(图10)

FDCI223-CN中继模块(图11)

FDCI223-CN中继模块(图12)



FDCI223-CN中继模块(图13)

准备工作

安装过程取决于安装地点和安装方式。

电压! 安装期间,不能通电。

1. 确定安装地点:

   – 安装在控制器或开关柜外面:使用FDCH221 保护盒。

   – 安装在控制器或开关柜内部:导轨安装或直接表面安装。

2. 确定安装方式:

   – 表面安装 (图 2)

   – 导轨安装 (图 3)

   – 保护盒FDCH221 安装 (图 4)

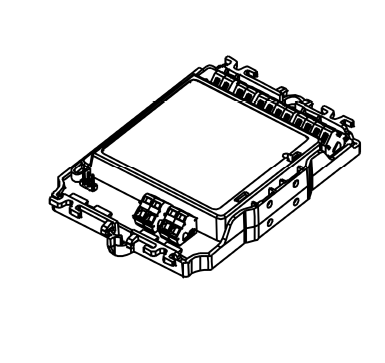

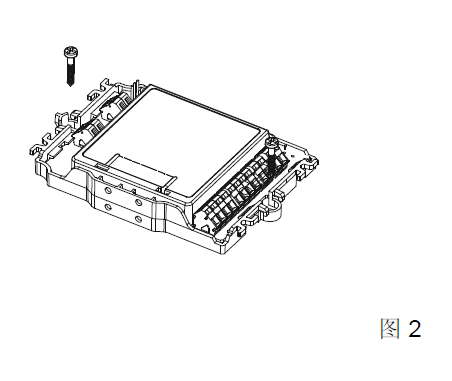

表面安装

1. 将模块放置在平整表面 (图 2)。

2. 用两颗螺钉(M4)将其固定。安装孔距离:118.0±1.0mm。

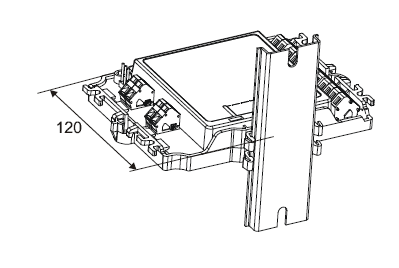

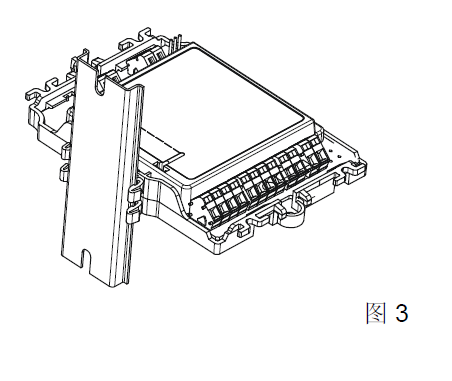

导轨安装

1. 将两个安装脚插入模块。

2. 将模块和安装脚按压到导轨上, 直至顶紧(图 3)。

保护盒安装

1. 打开盒盖 (图 7)。

2. 确定并打通进线孔。

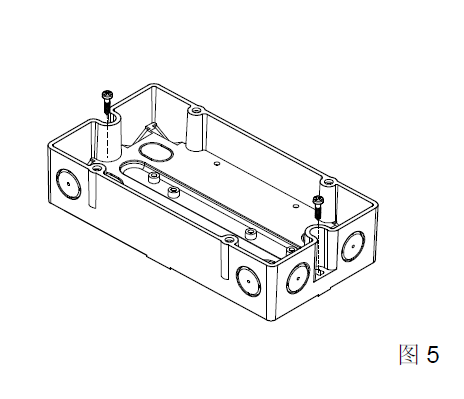

3. 使用两颗螺钉(M4)将其固定在平整表面 (图 5)。安装孔距离:182.0±1.0mm。

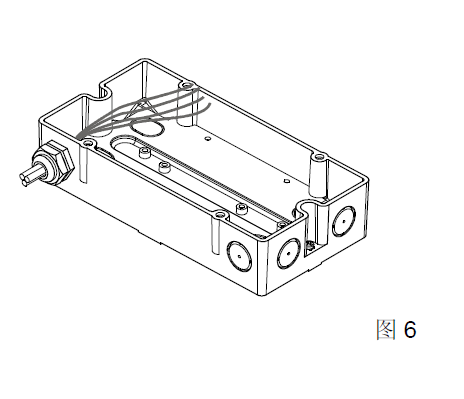

4. 将电缆通过电缆套管引入并固定在保护盒内 (图 6)。

5. 使用两颗 M3 x 12 螺钉将模块固定在保护盒内 (图 4)。

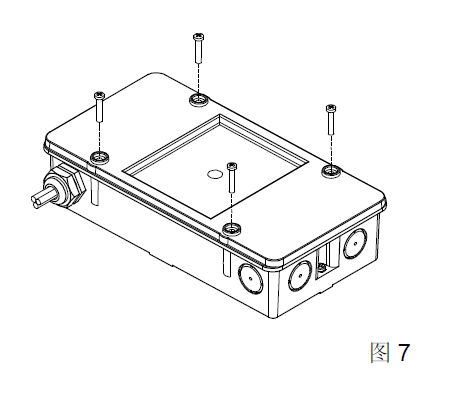

6. 插入密封条,用螺钉将盒盖拧紧(图 7)。

接线

连接 C-NET 回路/ EOL22(ex)时,注意正负极性。

外接电源输入电压不得低于 18VDC。注意正负极性,否则会损坏设备。

每个端子只能接一根电线。

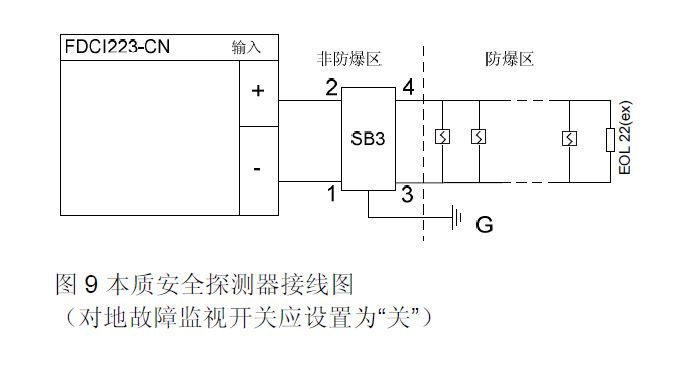

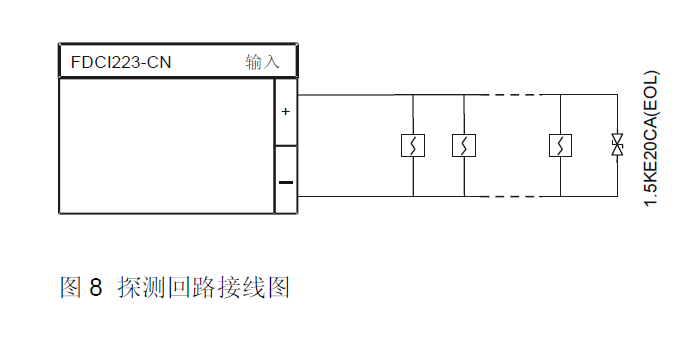

1. 按图8、图9、图10 指示将线接到端子上。

2. 接终端元件,必须接到回路终端(见图8/9)。

3. 通过电缆夹连接电缆和模块 (最大宽度 2.6 mm)。

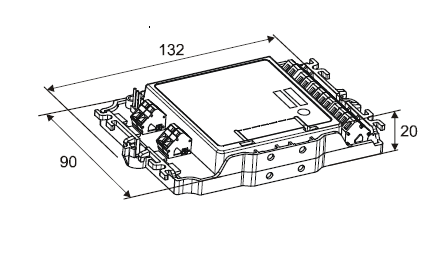

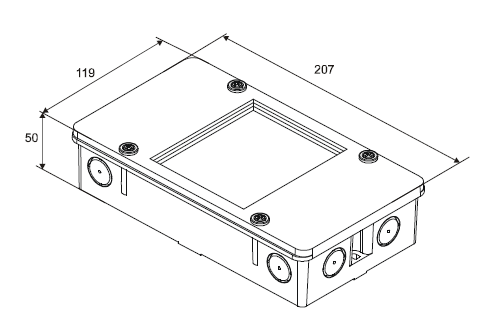

外形尺寸(单位:mm)

FDCI223-CN中继模块(图14)

FDCI223-CN中继模块(图15)

FDCI223-CN中继模块(图16)
