西门子FS720系列

FDCI221-CN 输入模块

提供一个无源干节点输入,可监视接入线路的短路和开路 状态(需连接配送的终端电阻),符合EN 54-17 标准隔离功能要求,获得德国VdS认证证书(编号:G209066)。

  • 工作电压: 12 … 32 VDC
  • 静态电流: 0.25 mA
  • 工作温度: –25 ... +70 °C
  • 贮存温度: –30 ... +75 °C
  • 湿度: ≤95 % rel.
  • 颜色: 白色, RAL 9010
  • 防护等级: IP30
  • 重量: 0.060 Kg

特点

● 满足国家标准 G B16806-2006“消防联动控制系统”

● 1 路可监视无源干接点输入

● 输入线路开路或短路故障可监视(需连接终端电阻)

● LED 指示灯显示输入状态

● 内置短路隔离器

● 微处理器信号处理

● 通过 D-Bus 与控制器通讯(探测总线)

● 适用于干燥、粉尘或潮湿的环境

● 产品标签上自带可撕式编码贴,方便工程调试

应用

通过输入信号可监视无源干接点的状态(如门是否关闭),输入信号可配置为以下工作方式:

● 状态输入或危险输入

● 开路或开路/短路监视

● 当继电器为下列状态时输入启动:

   – 断开 (常闭触点 NC)

   – 闭合 (常开触点 NO)

状态输入和危险输入

危险输入一旦启动即触发火警,状态输入一旦启动即触发状态改变。

线路监视

监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能,须在输入线路上连接终端电阻。当输入线路发生短路或开路时,向控制器发出故障信号。输入信号应为无源信号。

结构

模块包含底座、印刷电路板和上面板。印刷电路板上配有 LED 指示灯,用来指示输入信号的状态。印刷电路板的上面板为透明,使得 LED 指示灯的状态随时可见。

为保护模块不受环境因素侵害,保护盒 FDCH221 可供安装选择。

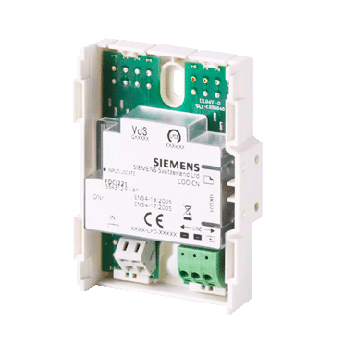

FDCI221-CN 输入模块(图1)

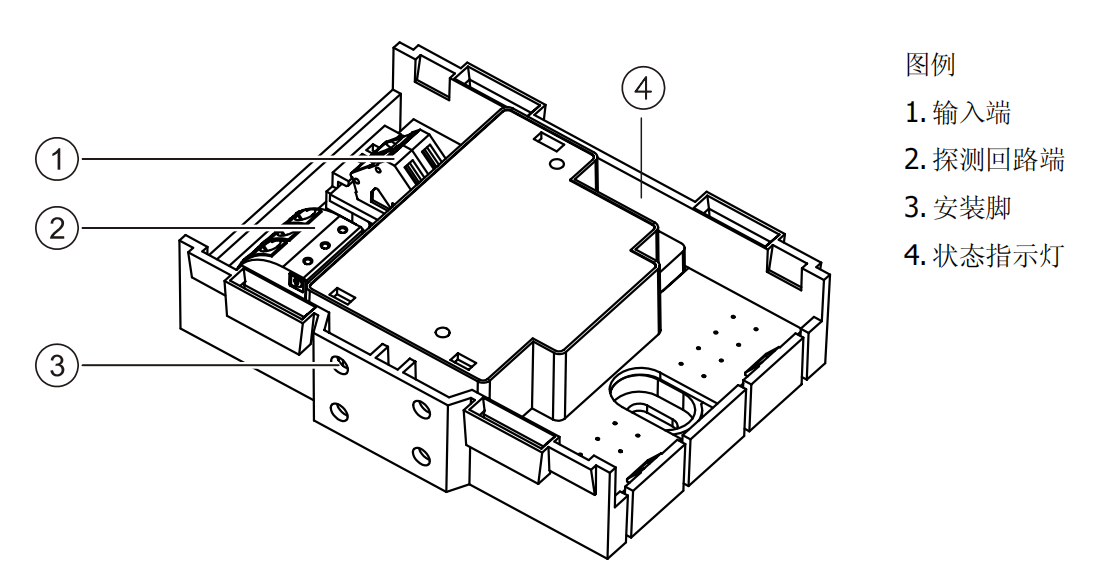

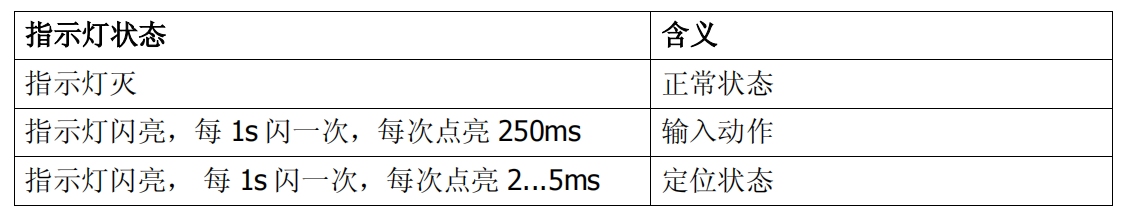

LED 指示灯

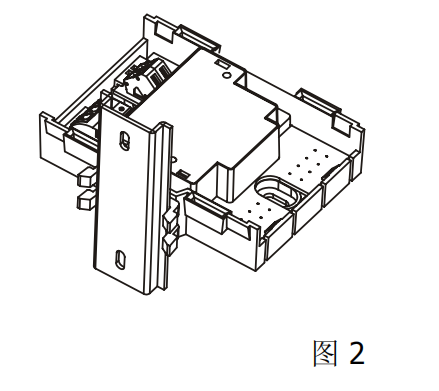

FDCI221-CN 输入模块(图2)

安装

FDCI221-CN 输入模块(图3)

FDCI221-CN 输入模块(图4)

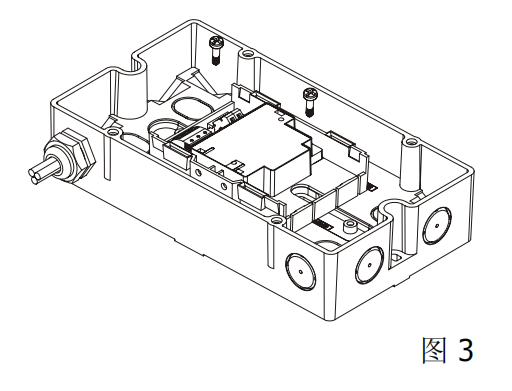

FDCI221-CN 输入模块(图5)

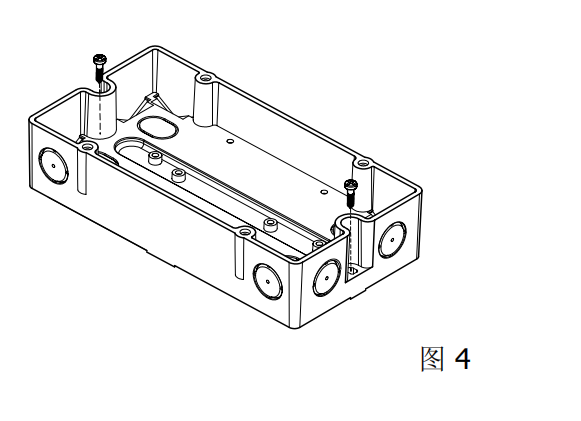

FDCI221-CN 输入模块(图6)

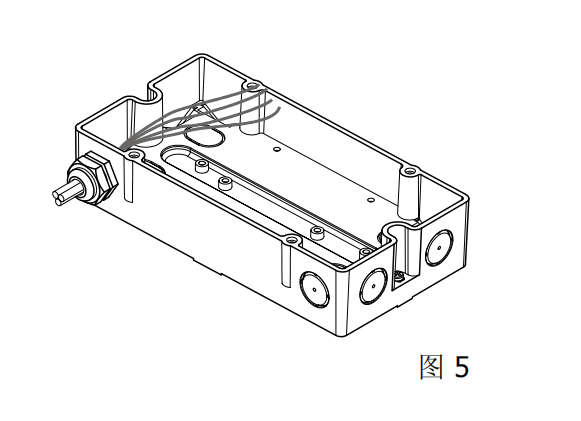

FDCI221-CN 输入模块(图7)

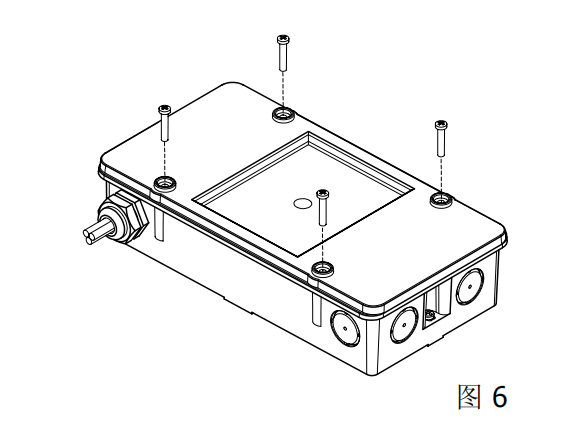

FDCI221-CN 输入模块(图8)
