隔离模块用于探测并隔离FD18-Bus回路中的短路部分。为防止因短路而使多条分支同时失效，隔离模块之间是相互连接的。特点 防止FD18-Bus回路短路 生成FD18-Bus回路的T型分支 LED指示灯状态显示 全自动地址设定，无需编码器设置或拨码开关
隔离模块用于探测并隔离FD18-Bus回路中的短路部分。为防止因短路而使多条分支同时失效，隔离模块之间是相互连接的。
特点
防止FD18-Bus回路短路
生成FD18-Bus回路的T型分支
LED指示灯状态显示
全自动地址设定，无需编码器设置或者拨码开关
通过FD18-Bus与控制器通讯（独立地址）
可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境
产品标签上自带可撕式编码贴，方便工程调试
功能
隔离模块相当于一个电子开关，嵌在FD18-Bus回路中，用于隔离掉回路中的短路部分，使得未短路部分可以继续正常工作。

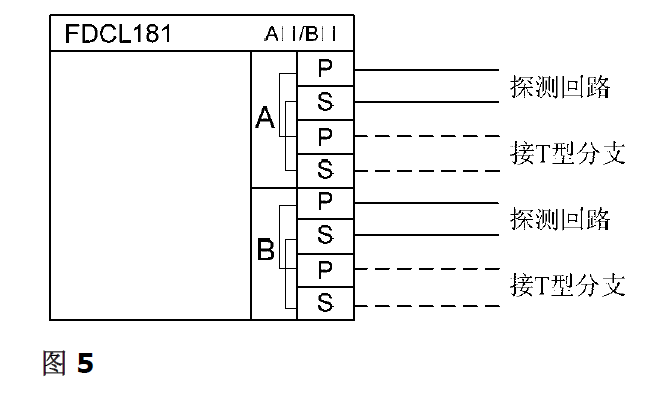

隔离模块有2个4路接线端子，将模块连接到探测总线。
黄色LED指示灯用于指示短路隔离状态。

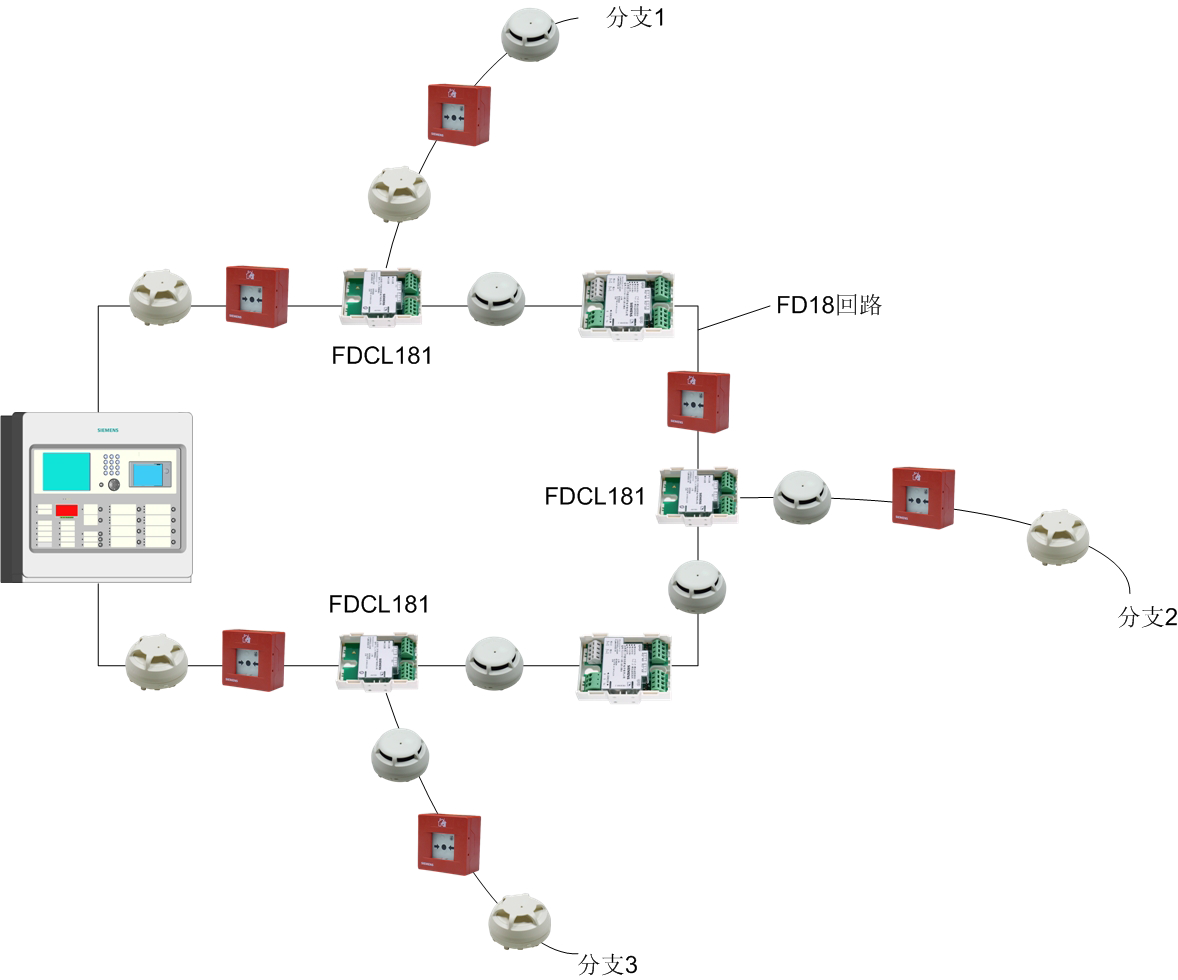

应用
隔离模块可以用来防止因短路而使多条分支同时失效。
环路连接时，两只隔离模块之间最多可接32个负载因子。
分支连接时，每只隔离模块最多可接32 个负载因子。
结构

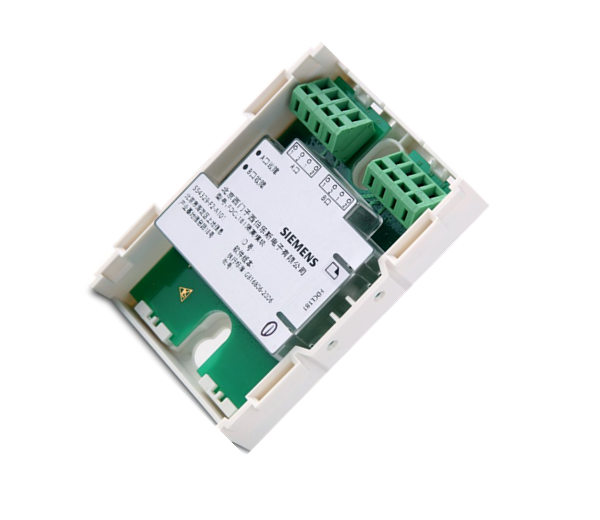

隔离模块包含底座、印刷电路板和上面板。电路板上有两个LED指示灯，用于显示隔离/定位状态。

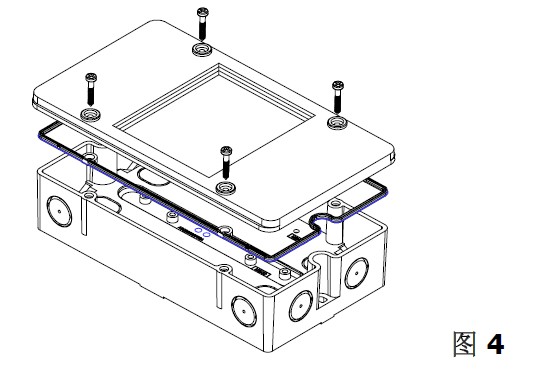

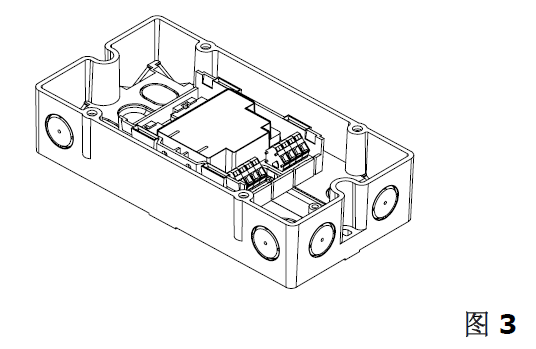

为保护模块不受环境因素侵害，有FDCH221保护盒可供安装选择。

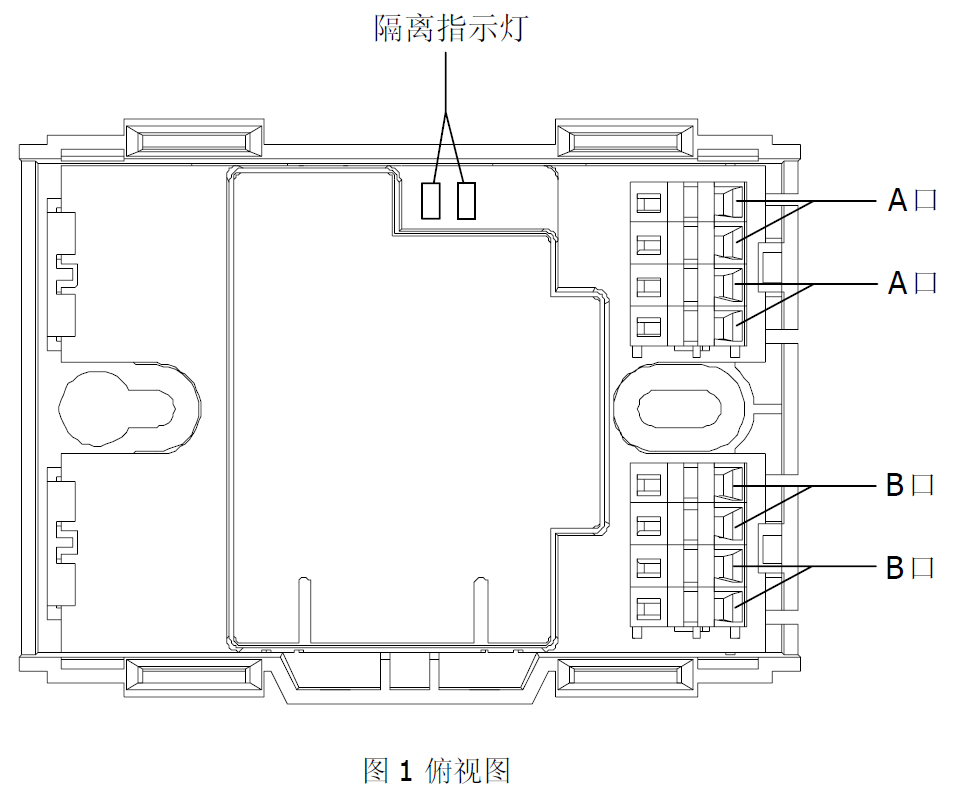

指示灯
隔离模块有两个指示灯用来指示模块两端的隔离状态。
两只LED 灭：正常状态
A口黄色LED闪亮：A口隔离动作
B口黄色LED闪亮：B口隔离动作
A、B两只黄色LED同时闪亮：定位模式

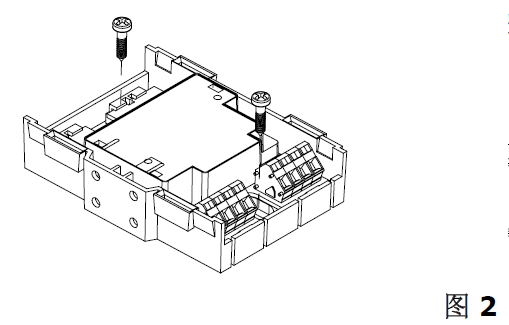

安装

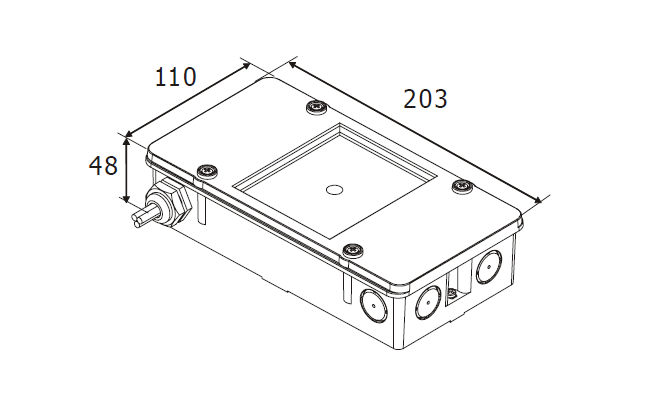

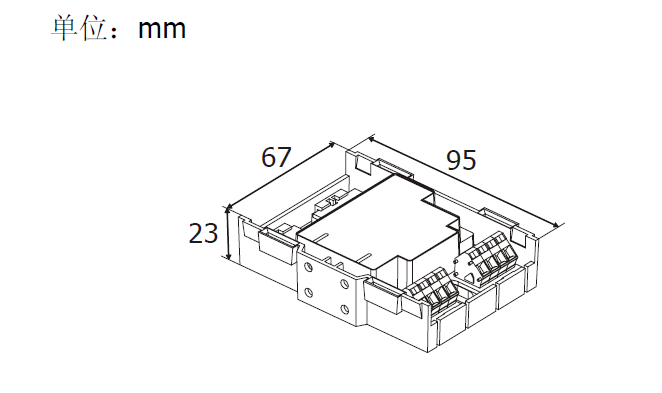

外形尺寸
