FDCI183 中继模块
特点
满足国家标准GB16806-2006 “消防联动控制系统”；
1路输入，用于连接非编址探测器；
LED指示灯显示火警及故障；
外部供电24VDC；
信号分析采用微处理器控制；
对地故障监视；
通过齐纳二极管隔离栅，可连接本质安全型探测器（防爆区类型1）；
可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境。
应用

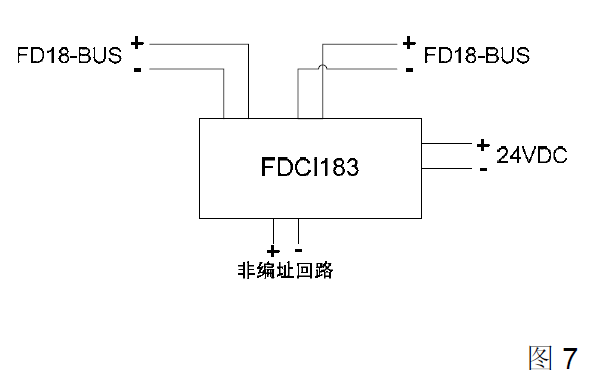

我们从功能角度把模块分成初级侧和次级侧。
初级侧是指到FD18-BUS的连接。

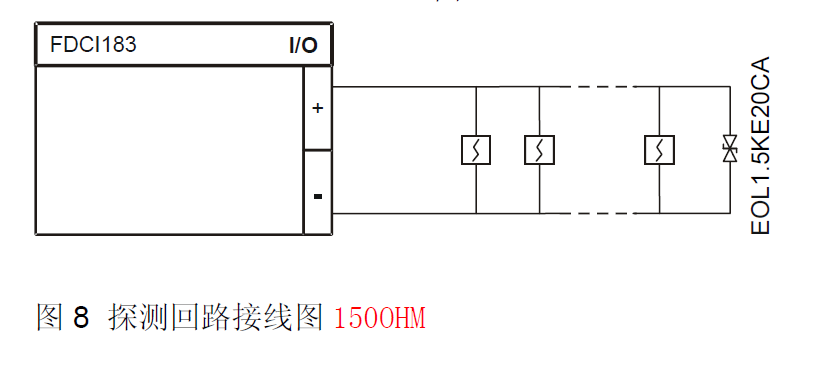

次级侧是指非编址探测回路的连接。
可兼容非编址探测器、防爆型探测器和集合型产品。
通讯
模块通过FD18-BUS回路与控制器通讯，可在控制器上或配置工具上进行配置。
电源
初级侧电源是通过FD18-BUS回路提供的。次级侧电源则必须通过外部24V直流电源提供。初级侧和次级侧采用电气隔离。
工作模式
模块有以下两种工作模式：
正常：模块工作于预期的状态，输入受监控与评估。
定位：从控制器上可设置模块为定位模式，用以确定模块的位置。在定位模式时由LED指示。
对地故障监视

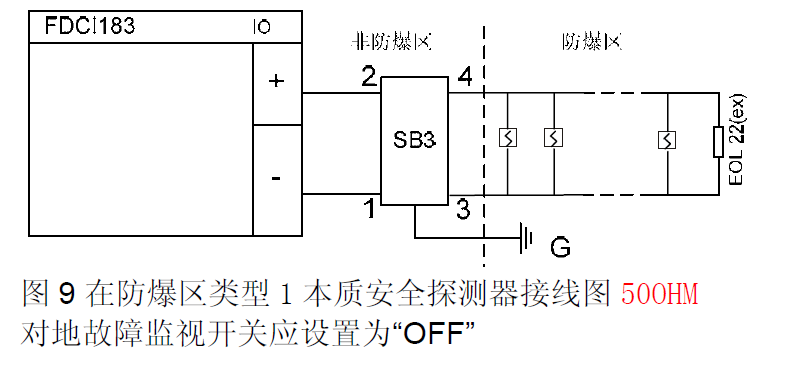

是否启用对地故障监视功能可通过跳线开关设置。 当启用对地故障监视功能时，应将对地接线端子与大地进行连接。当与防爆探测器连接时，对地故障监视开关应设置为“OFF”。
结构

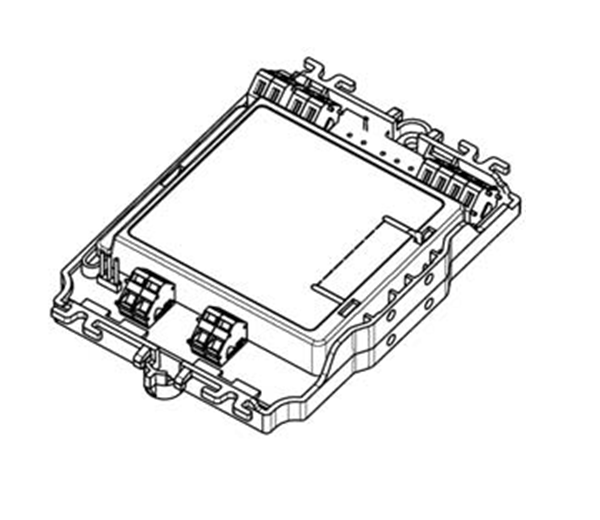

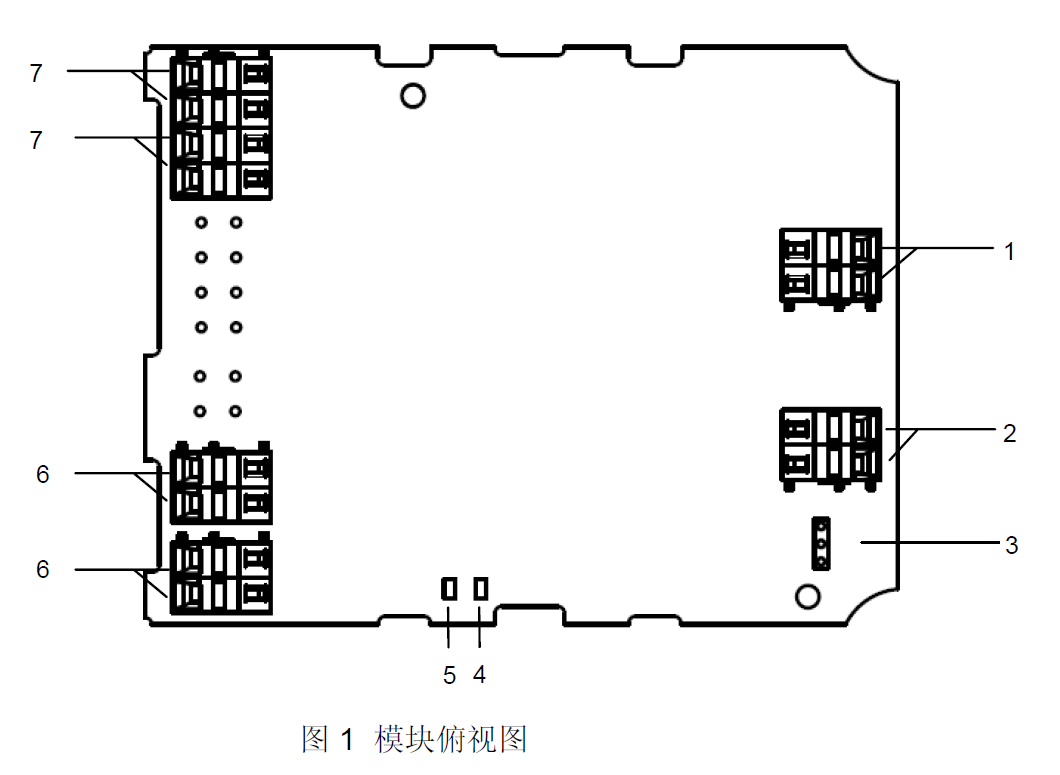

电路板视图图例
1 - 非编址探测回路连接端口
2 - 接地
3 - 对地故障监视跳线开关
4 - 故障指示灯
5 - 火警指示灯
6 - FD18-BUS回路连接端口
7 - 外接电源

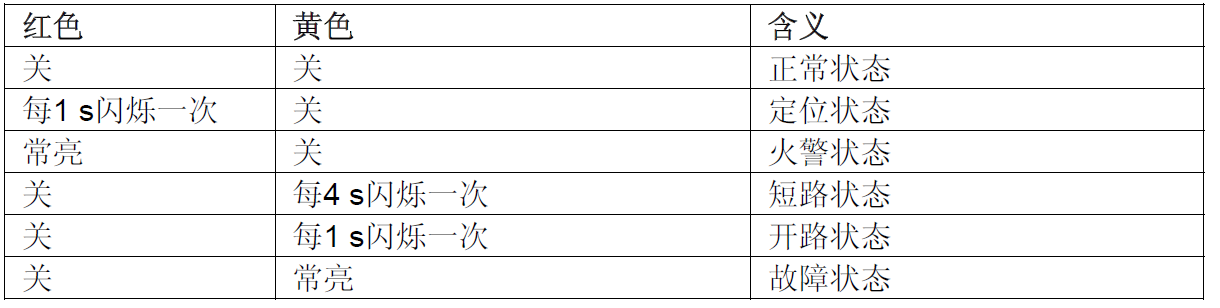

指示灯
初级侧指示灯

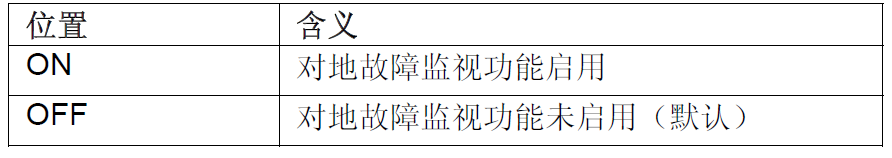

跳线开关

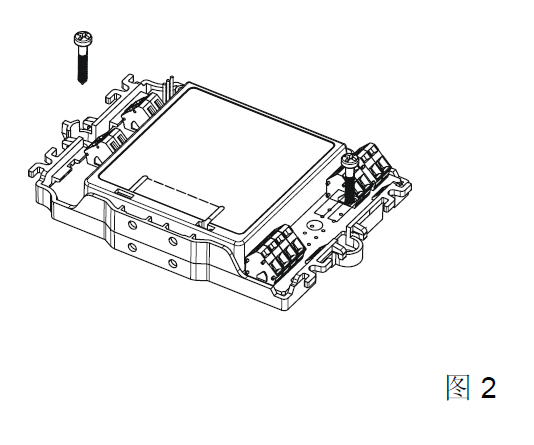

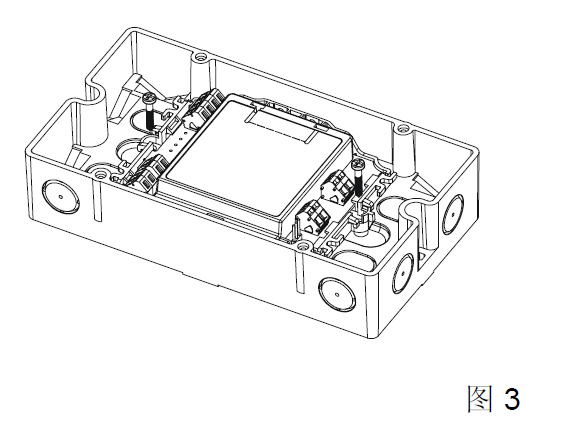

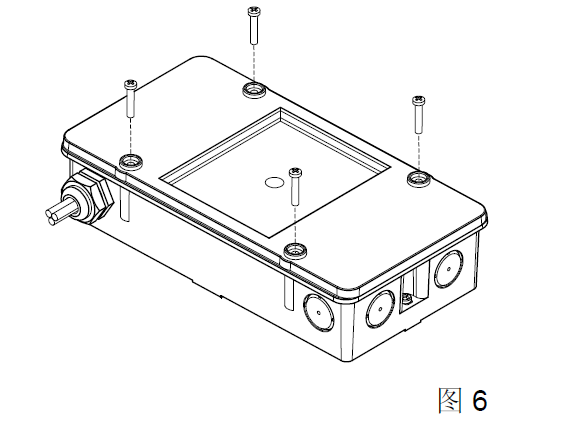

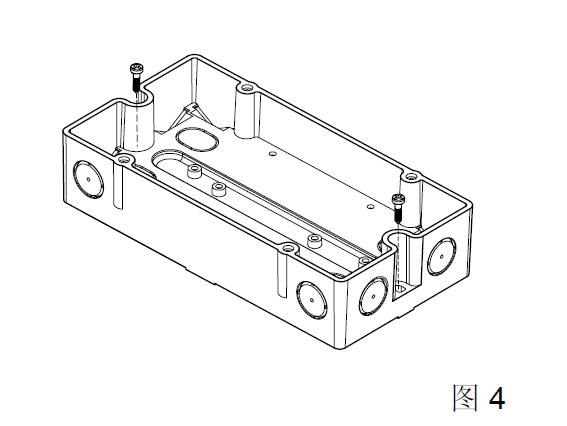

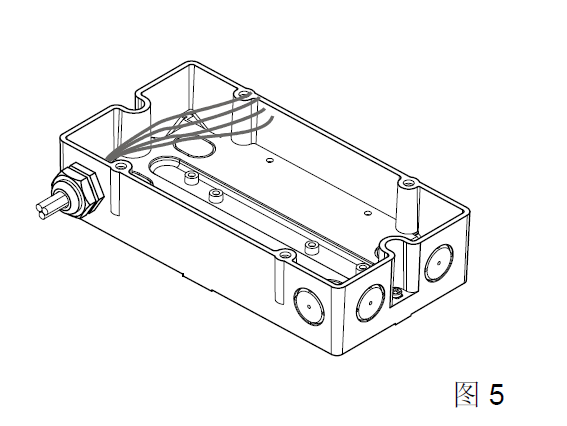

安装

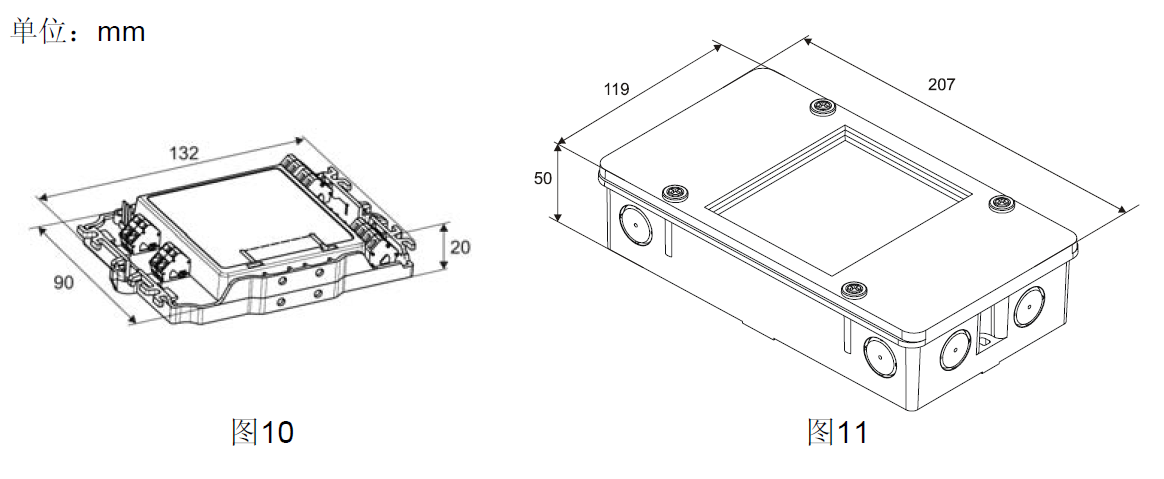

外形尺寸
