FDCIO181-2输入输出模块（2输入2输出）

特点

• 满足国家标准GB16806-2006 “消防联动控制系统”

• 信号分析采用微处理器控制

• 全自动地址设定，无需编码器设置或者拨码开关

• 2路输入，2路输出

• LED指示灯显示输入/输出状态

• 输入开/短路监视

• 输入信号经智能判定，可防止外界噪声干扰

• 输出开/短路监视（有源输出且无输出动作时）

• 输出的监视与非监视功能可通过跳线和控制器参数设置进行切换

• 输出控制2A @24VDC

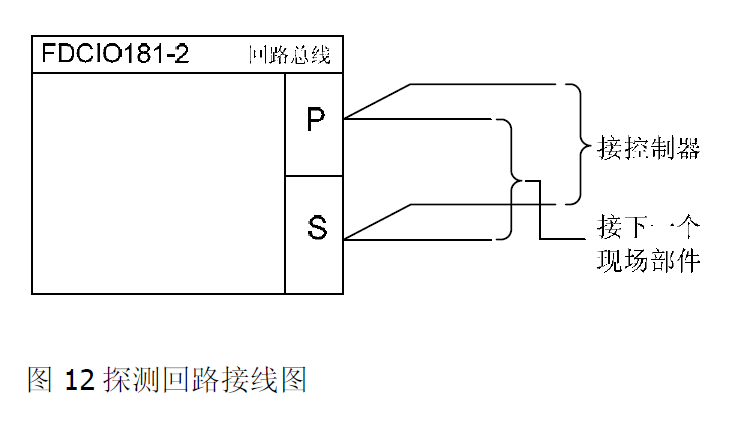

• 通过FD18-Bus供电

• 通过FD18-Bus 与控制器通讯（独立地址）

• 可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境

• 产品标签上自带可撕式编码贴，方便工程调试

应用

输入
通过输入信号可监视无源干接点的状态（如门是否关闭），输入信号可通过控制器或配置工具配置为以下几种工作方式：

• 状态输入或火警输入

• 开路或开路/短路监视

• 在状态输入时，根据开关位置不同可设置为：
  – 正常模式：常开触点 NO输入
  – 逆向模式：常闭触点 NO输入

状态输入和火警输入
火警输入一旦启动即触发火警；状态输入一旦启动即触发状态改变。
线路监视

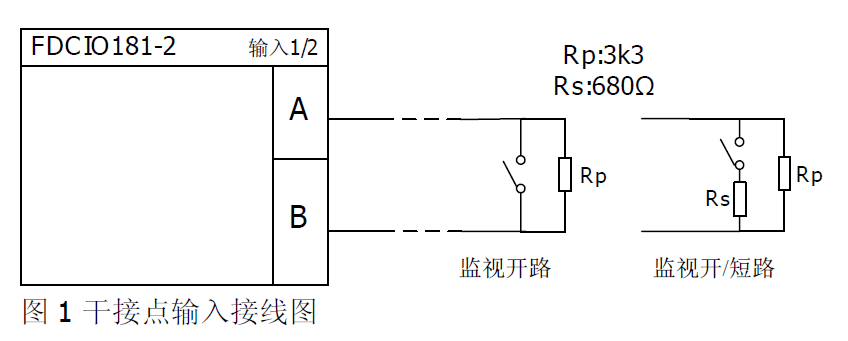

监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能，须在输入线路上正确连接终端电阻，如图1。当输入线路发生短路或开路时，向控制器发出故障信号。输入信号应为无源信号。

输出
有源输出（缺省）

正常模式 (输出监视)
- 用于外部设备控制 (如启动信号传感器)。
- 需外接24VDC 电源。

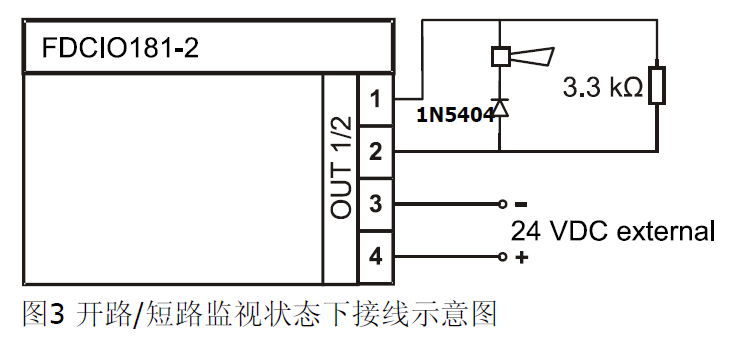

- 在非启动状态下，输出线路开路/短路监视(图3)。

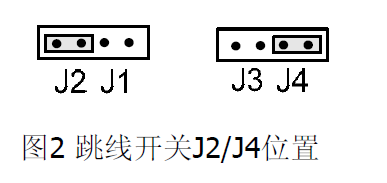

- 跳线开关必须接到J2 /J4位置，如图2所示。

配置
在正常模式下，控制输出可通过控制器或配置工具进行如下配置：
启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
故障保护方式：当FD18-Bus回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态
控制器不对输出状态（启动/未启动）进行巡检，仅通过开关控制。

逆向模式(输出不监视)
- 用于外部设备控制 (如关门)。
- 需外接24VDC 电源。
- 在非启动状态下，输出线路开路/短路不监视。

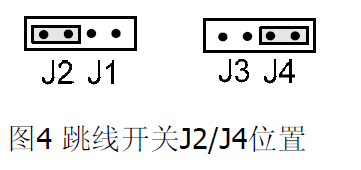

- 跳线开关必须接到J2/J4 位置，如图4所示。

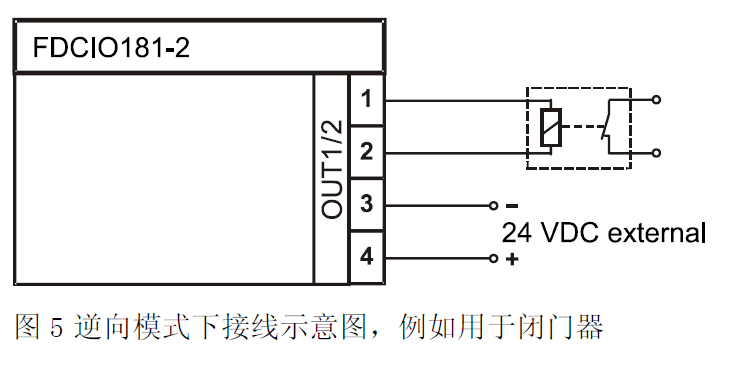

在非启动状态，保持向输出提供24VDC电源，可以使门保持开门状态。当输出变为启动状态，输出置为“断开”（不再提供24VDC电源），则门关闭。
备注：在这个例子中，如果有回路故障（断路、开路）或外部电源故障，不能提供24VDC电源，门应是关闭的。
配置
在逆向模式下，控制输出可通过控制器或配置工具进行如下配置：
启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
故障保护方式：当FD18-Bus回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态
控制器不对输出状态（启动/未启动）进行巡检，仅通过开关控制。

干接点输出

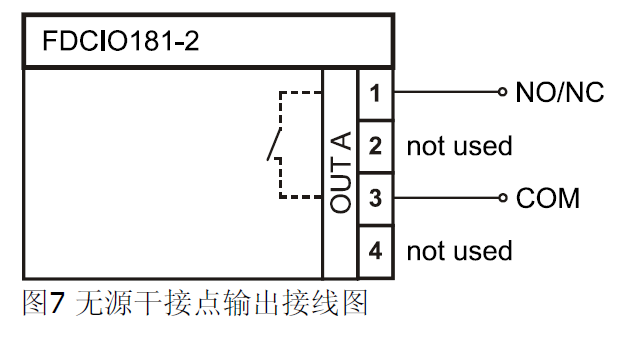

无源干接点输出 (输出不监视)
- 用于控制输出 (如关门)。
- 输出不监视。
- 无需外接24VDC电源。

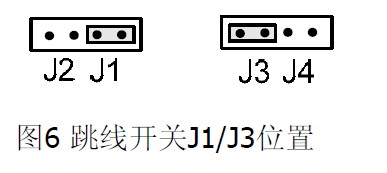

- 跳线开关必须接到J1/J3位置，如图6所示。

配置
当输出为无源输出时，可通过控制器或配置工具进行如下配置：
下列情况输出启动:
– 正常模式：常开触点 NO闭合
– 逆向模式：常闭触点 NC打开
启动后，输出信号形态：
– 电平输出
– 脉冲输出（脉冲宽度可以通过控制器或配置工具进行设置）
故障保护方式：当FD18-Bus回路失去电压时，故障保护功能将会按照预定程序（通过控制器或配置工具进行设置）来控制故障发生后输出的状态：
– 保持：保持和故障前状态一样
– 启动：保持启动状态
– 停止：保持停止状态

结构

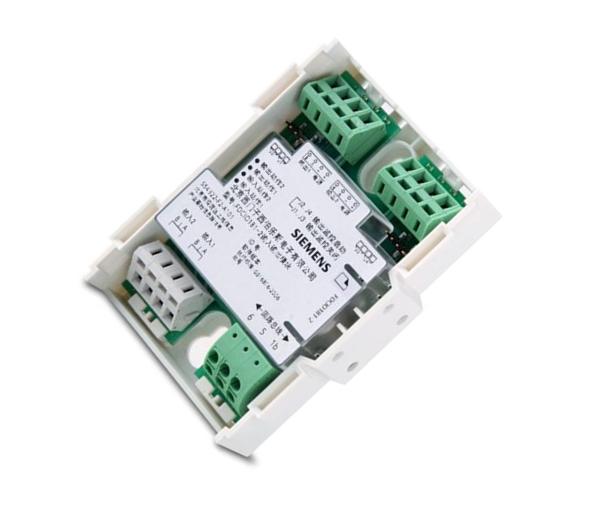

模块包含底座、印刷电路板和上面板。印刷电路板上配有LED指示灯，用来指示输入/输出信号的状态。印刷电路板的上面板为透明，使得LED指示灯的状态随时可见。

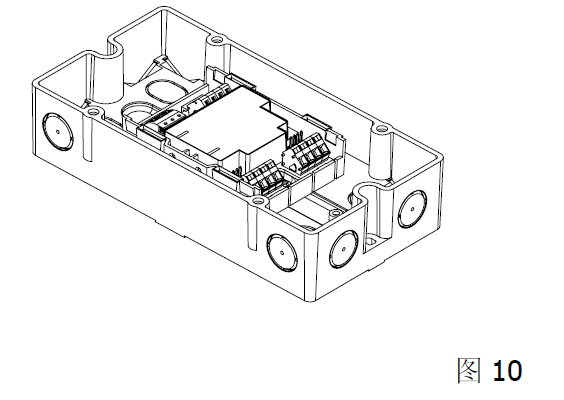

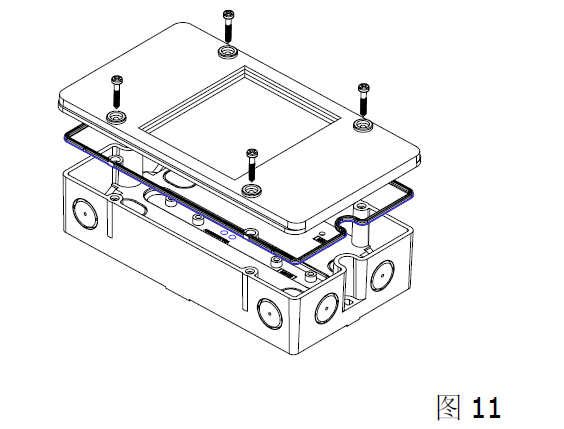

为保护模块不受环境因素侵害，有保护盒可供安装选择。

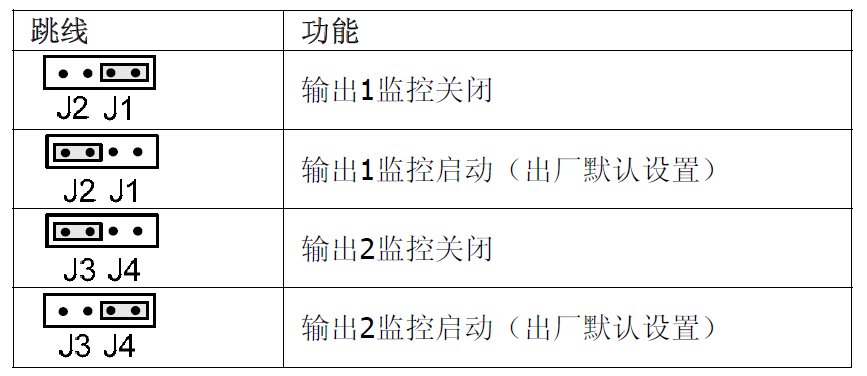

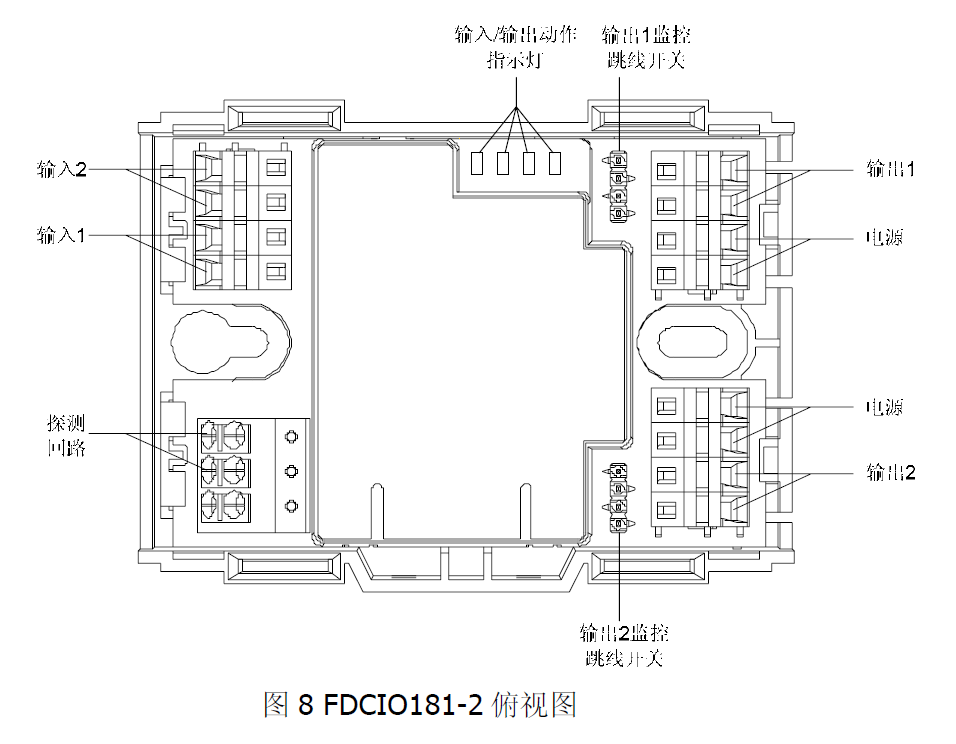

跳线

指示灯

每路输入/输出都有一个指示灯用来显示。
指示灯灭：正常工作，输入/输出受监控
红色指示灯闪亮，每1s闪一次，每次点亮250ms：输入/输出动作
输入1指示灯闪亮， 每1s闪一次，每次点亮2...5ms：定位状态

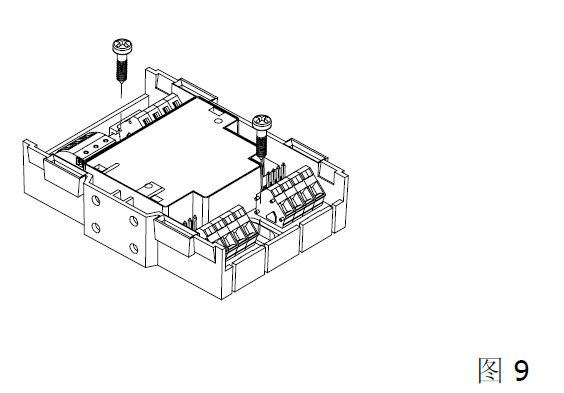

安装

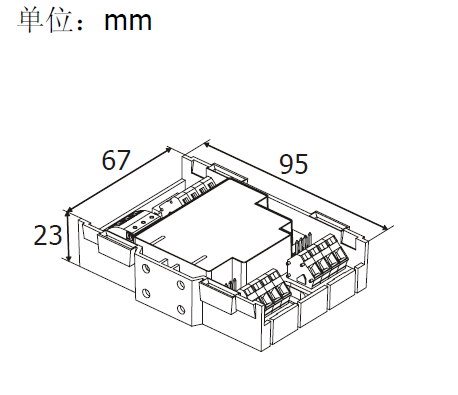

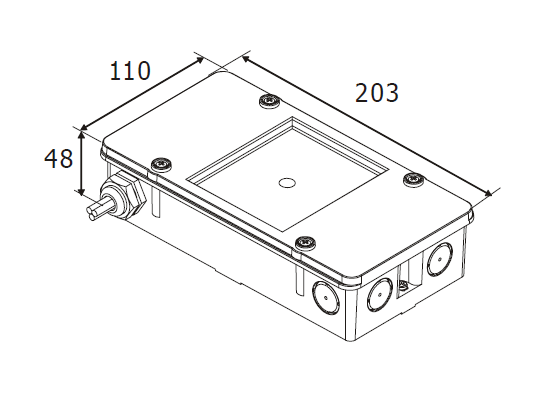

外形尺寸
