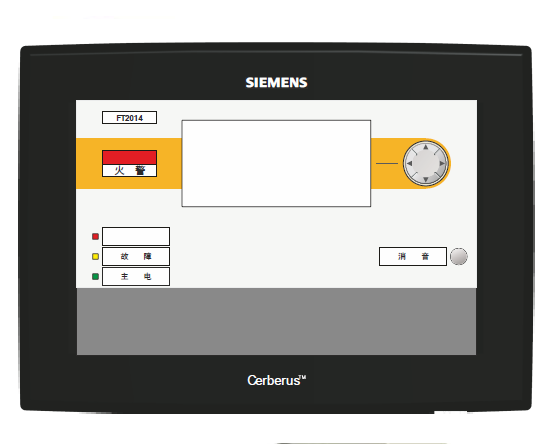

西门子FS720系列

FT2014-G3 火灾显示盘

概述FT2014-G3 火灾显示盘用来同步显示与之关联控制器的事件信息,且具有事件查询及本地消音功能。事件显示● LCD 液晶屏● LED 指示灯操作● 查询● 消音● 自检特点● 小巧的操作显示盘,用于FS720 火灾探测系统中● 超大背光液晶显示

  • 工作电压: 24 VDC
  • 静态电流: 22 mA
  • 工作温度: 0 … +49 °C
  • 贮存温度: –20 … +60 °C
  • 湿度: ≤95 %
  • 颜色: 黑色, RAL 9017
  • 防护等级: IP30
  • 重量: 1.5 Kg

概述

FT2014-G3 火灾显示盘用来同步显示与之关联控制器的事件信息,且具有事件查询及本地消音功能。

事件显示

● LCD 液晶屏

● LED 指示灯

操作

● 查询

● 消音

● 自检

特点

● 小巧的操作显示盘,用于FS720 火灾探测系统中

● 超大背光液晶显示屏

● 通过RS485 回路与控制器通讯(独立编址)

● 外接24 VDC 电源

● 每条RS485 回路最多可连接32 台火灾显示盘

● 外观优雅精致

● 符合国标GB 17429-2011

应用

● 最多可显示252 条火警/故障信息

● 事件显示与控制器一致

● 通过查询键可浏览所有显示信息

● 发生火灾/故障后,蜂鸣器可以手动消音

安装

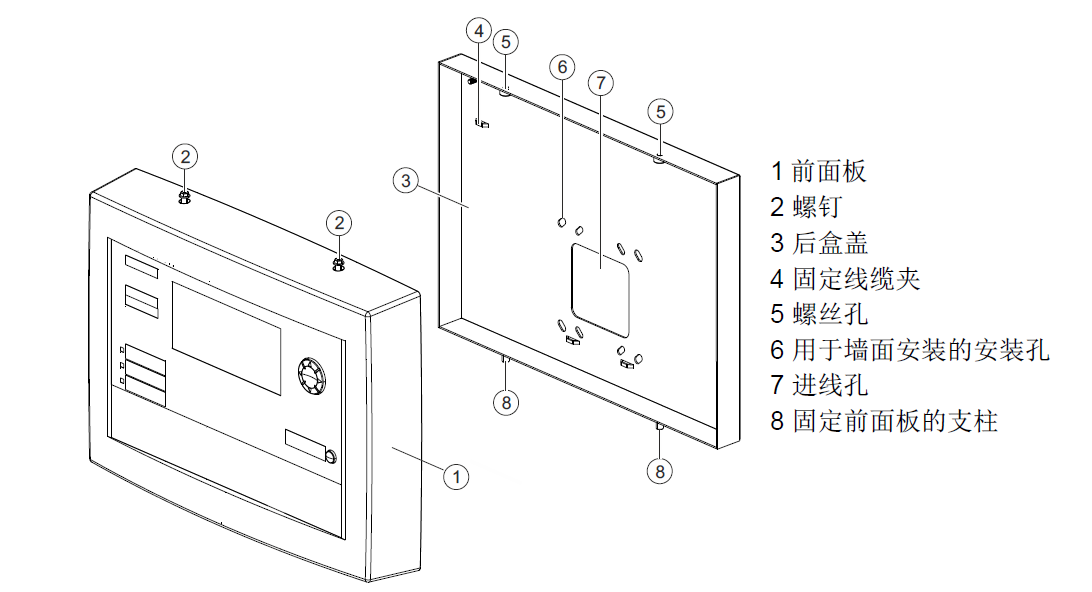

FT2014-G3 火灾显示盘(图1)

图1 结构图

安装过程:

1.  松开前面板上部的 2 个螺钉(2),轻轻抬起前面板(1),再向上推,使其与后盒盖(3)分离。

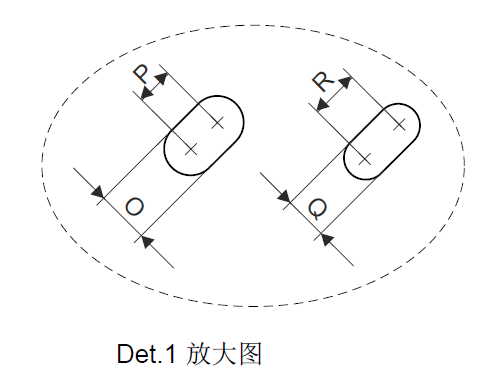

2.  确定后盒盖安装位置,以便线缆能够正确地从进线孔(7)穿进后盒盖。在墙上标出安装孔(6)的位置标记。

3.  钻孔,安装膨胀螺栓,通过螺钉将后盒盖固定在墙面上。

4.  根据接线图,将线缆接到端子上。

5.  将线缆通过绑线带固定在线缆夹(4)上。参考与步骤1 相反的顺序将前面板安装到后盒盖上。

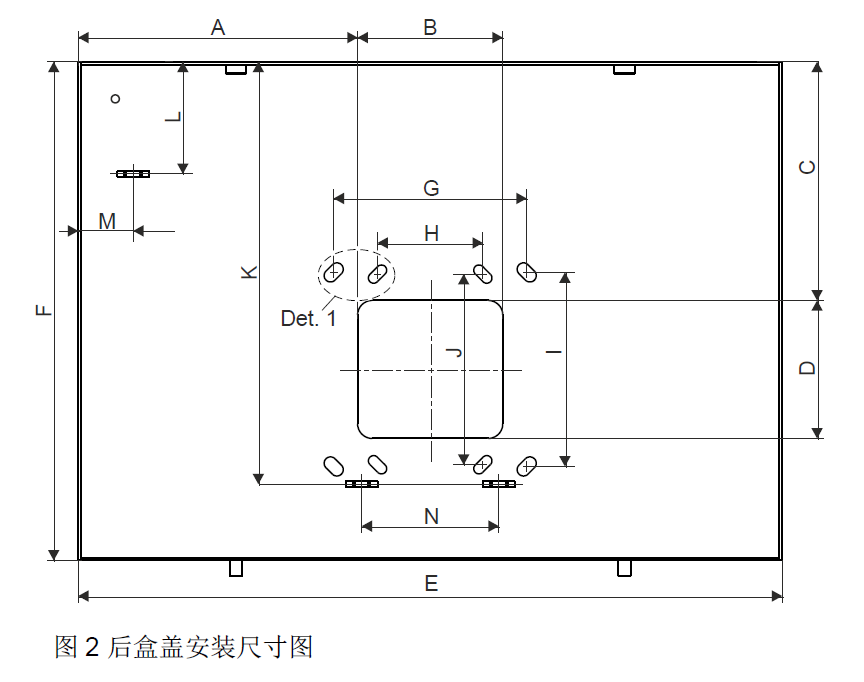

FT2014-G3 火灾显示盘(图2)

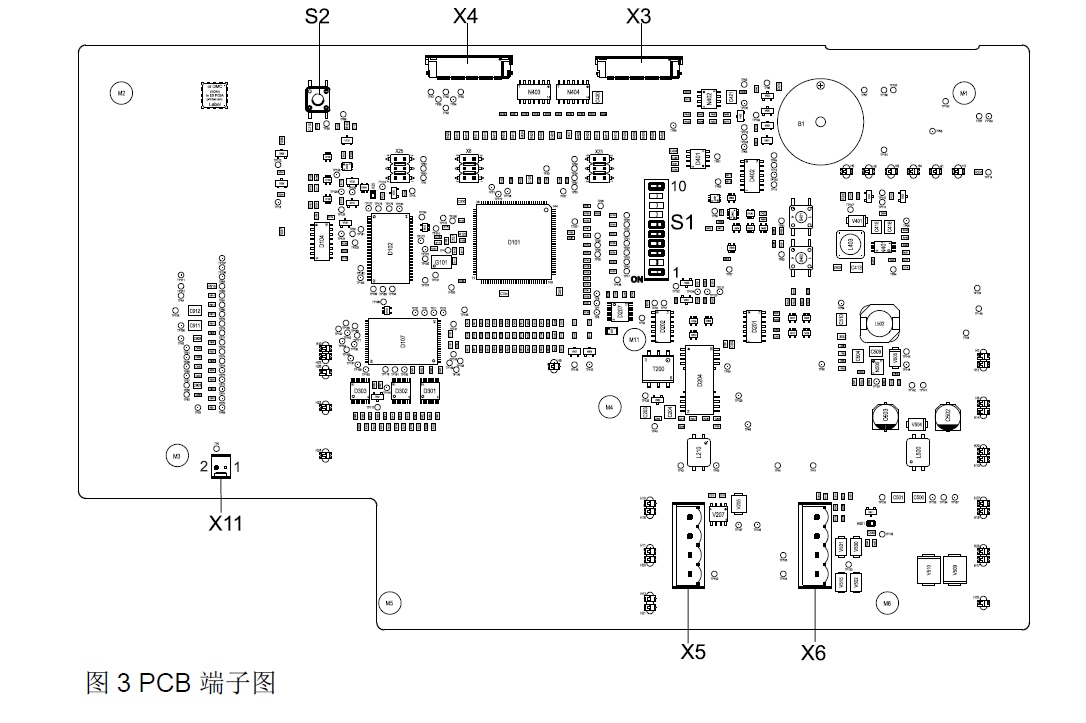

FT2014-G3 火灾显示盘(图3)

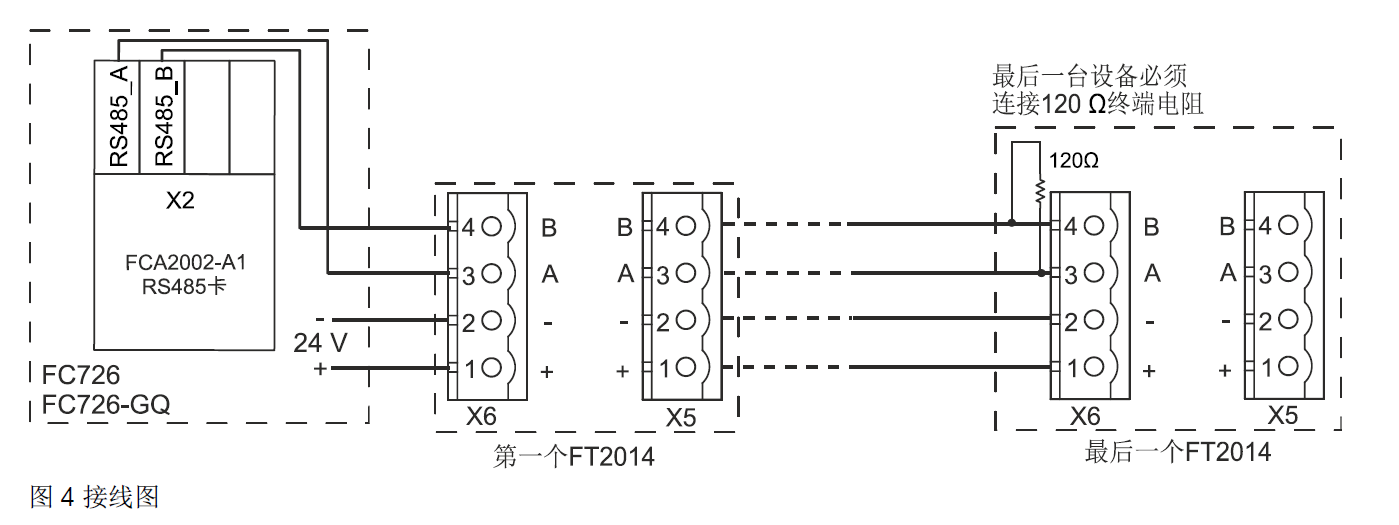

FT2014-G3 火灾显示盘(图4)

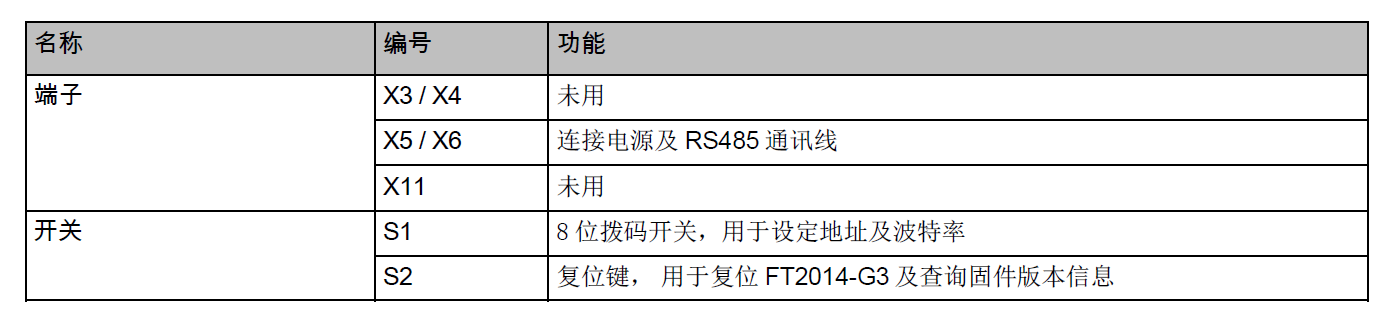

接线

FT2014-G3 火灾显示盘(图5)

FT2014-G3 火灾显示盘(图6)

FT2014-G3 火灾显示盘(图7)

拨码开关

复位开关S2

● 重启FT2014-G3 火灾显示盘。

● 查询固件版本信息

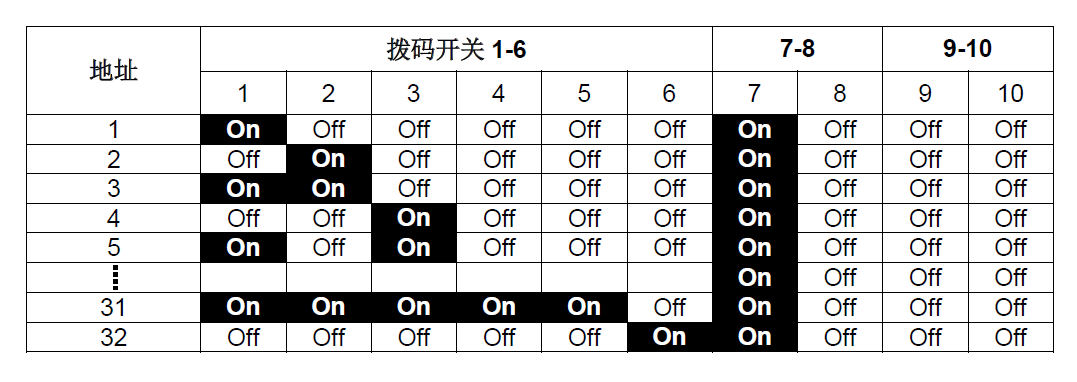

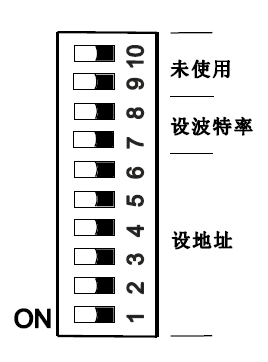

拨码开关S1

● 1-6 位用于设置地址,7-8 位用于设置波特率,9-10 为未用。

FT2014-G3 火灾显示盘(图8)

FT2014-G3 火灾显示盘(图9)

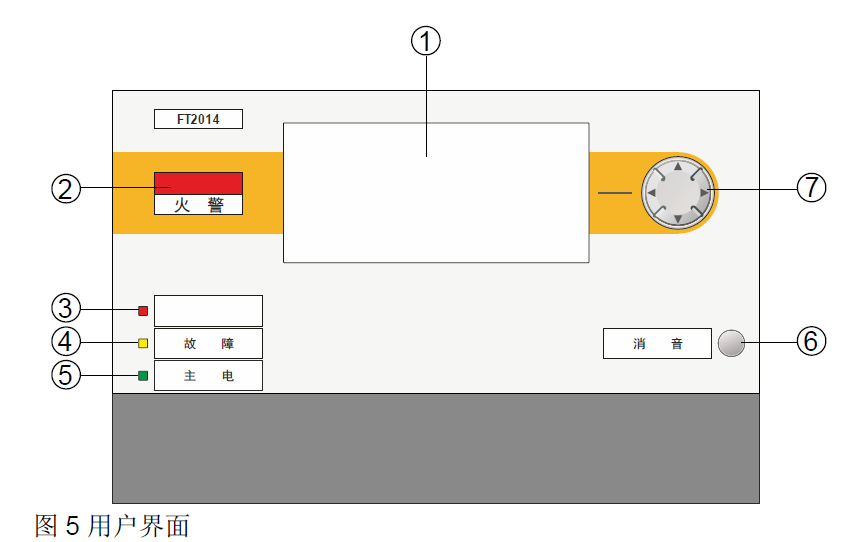

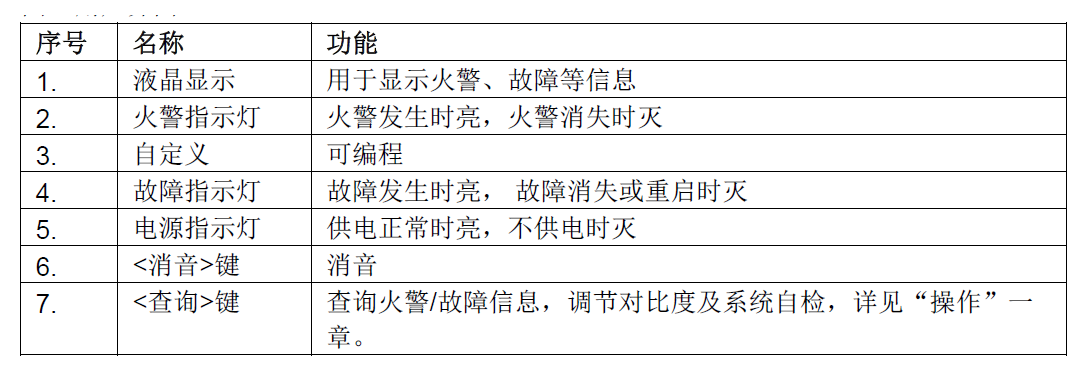

用户界面

FT2014-G3 火灾显示盘(图10)

FT2014-G3 火灾显示盘(图11)

操作

FT2014-G3 分为两个用户等级:

● 用户等级1,可以进行消音及查询火警/故障信息

● 用户等级1.,可以进行系统自检及调节对比度(需要密码)

查询火警/故障信息

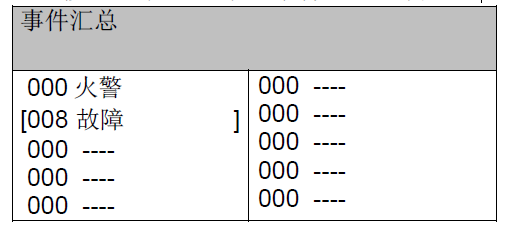

1、 按<◄>键,显示‘事件汇总’窗口。

FT2014-G3 火灾显示盘(图12)

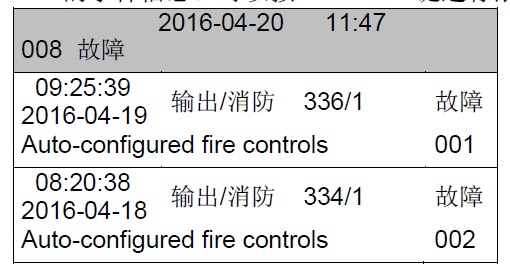

2、 按<▲>/<▼>键,选择需要查询的事件类型,按<►>键确认。显示所有已选事件类型的事件信息。可以按<▲>/<▼>键进行滚动查询。

FT2014-G3 火灾显示盘(图13)

登录/退出用户等级

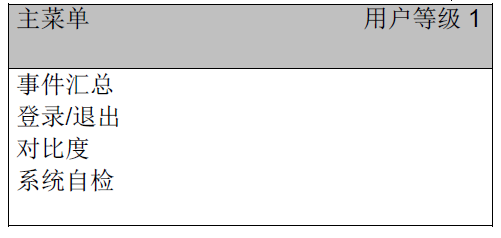

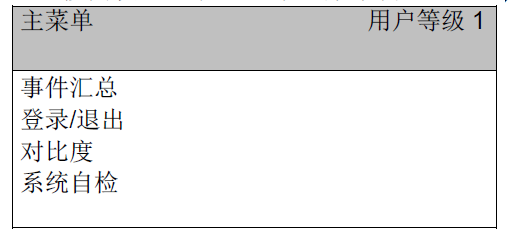

1、 按两次<◄>键,显示主菜单窗口。

FT2014-G3 火灾显示盘(图14)

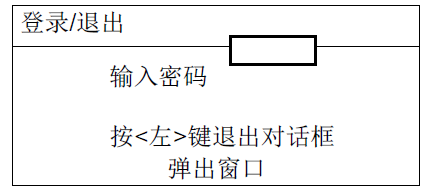

2、 按<▼>键,选择‘登录/退出’,按<►>键确认。显示‘登录/退出’窗口。

FT2014-G3 火灾显示盘(图15)

3、 输入密码。按<▲>键,显示数字0-9,按<►>移动光标。密码可以通过FXS7212 Engineering-tool进行更改。初始密码为‘0000’。

4、 进入用户等级1.。

如果需要从用户等级1.退回到用户等级1,进入‘登录/退出’窗口,无须输入密码,按<◄>键退出,即退回到用户等级1。或者不进行任何操作,等待30秒,系统会自动退回到用户等级1。


调节对比度

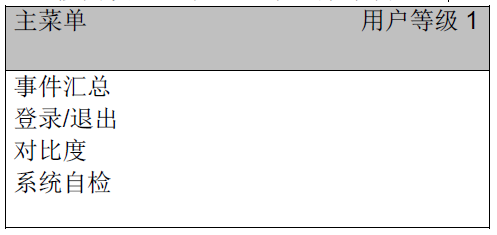

1、 按两次<.>键,显示主菜单窗口。

FT2014-G3 火灾显示盘(图16)

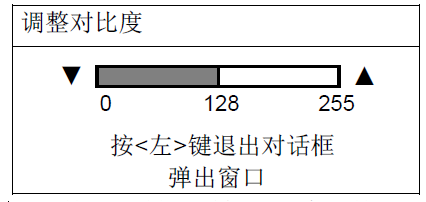

2、 按<▼>键,选择‘对比度’,按<►>键确认。显示‘调整对比度’窗口。

FT2014-G3 火灾显示盘(图17)

3、 按<▲>键,增加对比度,按<▼>键,降低对比度。

4、 按<◄>键,退出。



系统自检

1、 按两次<◄>键,显示主菜单窗口。

FT2014-G3 火灾显示盘(图18)

2、 按<▼>键,选择‘系统自检’,按<►>键确认。

3、 系统开始自检,所有指示灯亮,蜂鸣器响,显示屏黑白交替闪烁一次。

系统完成自检后,返回自检前状态。


显示设置参数

1、 按PCB 板上的S2 开关,设备重启。显示屏上出现两个齿轮形状的图标。

2、 按住<▼>键,显示屏出现‘Device Info’窗口。浏览信息期间仍需按住<▼>键,直到浏览结束,松开<▼>键。

FT2014-G3 火灾显示盘(图19)

调试

如果FT2014-G3 是第一次与控制器连接,显示4 个齿轮图标。在此期间,进程条显示数据正在进行交换。 除此之外,在启动阶段显示“Creating Font…” , “Receiving Characters...” ,“Receiving Layout...” , “Receiving Transitions...”等信息,表示数据开始传送。“接收字符”阶段需要花费几分钟时间。

维护

● 每年对所有火灾探测设备进行一次外观检查,严重污染和机械损坏的设备必须更换。

● 无论在何种环境下,使用12 年的设备需要予以更换。

● 产品报废后请勿随意丢弃,请依照《废弃电器电子产品回收处理管理条例》等国家相关规定处置。


本产品的接线端子与机壳之间均无绝缘要求。


为保证产品安全性能、满足CCCF 认证要求,请勿改装该产品!

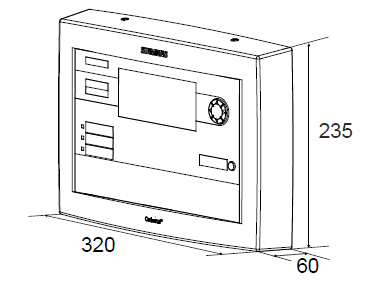

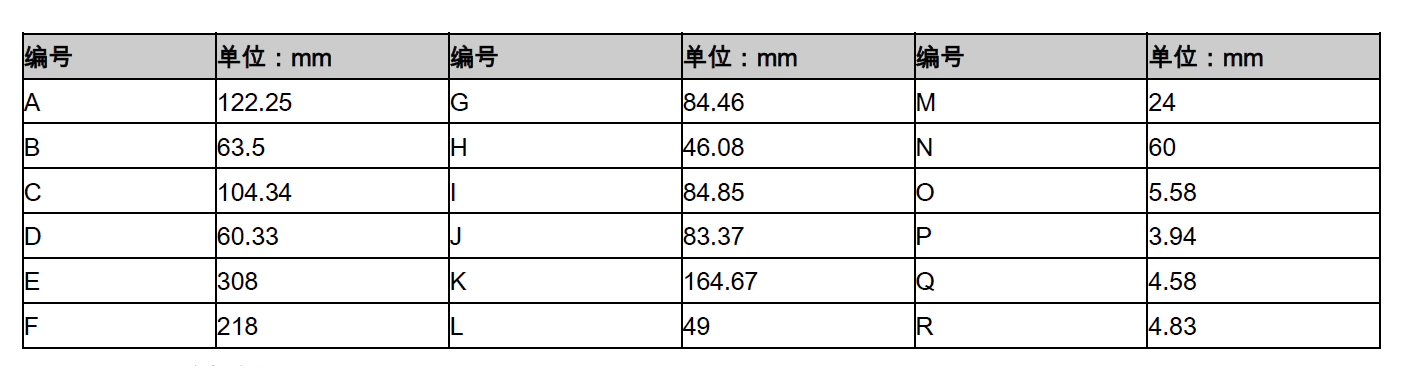

外形尺寸(单位:mm)

FT2014-G3 火灾显示盘(图20)
