特点

● 内置高性能 MCU，采用高效算法和低功耗技术

● 具备在线自检测和校正功能，可以精确测量当前参数值，并对一定范围内的异常进行自校正

● 键盘操作直接设置地址，方便工程调试和维护

● 可外接8个剩余电流互感器+4路温度传感器

● 剩余电流检测回路可配置为过电流检测

● 45℃到 140℃任意级报警温度设置

● 300mA 到 1000mA 任意级报警剩余电流设置

● LED灯指示工作状态

● 3’ LCD显示，可查看实时测量值，报警值以及地址编号信息

● 传感器/互感器输入开/短路监视

● 1路报警输出控制2A @24VDC

● 使用成熟总线技术，通讯稳定可靠，布线简便，可直接安装在干燥环境

应用

ECM521组合式电气火灾监控探测器准确采集剩余电流/温度值，当达到预先设定的报警值时，探测器有声光指示并且将信息上传给电气火灾监控设备。

具备自检功能，能检测剩余电流互感器和温度传感器的功能是否正常，如有故障能及时上传给电气火灾监控设备，有助于故障的定点排除。

探测器采用220VAC外部供电，探测器通过二总线与电气火灾监控设备相连。

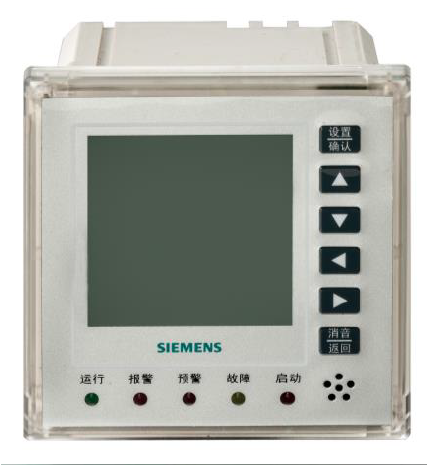

结构

指示灯

按键

安装

准备工作

确定安装方式：ECM521 组合式电气火灾监控探测器安装在开关柜内部：直接安装在平整表面上（图3）。

表面安装过程

注意！应该按现场的实际情况设定报警温度值，严禁在现场带电开盖！

为保证产品安全性能、满足CCCF 认证要求，请勿改装该产品!

使用及操作

正常监视界面：

● 该界面下按“设置/确认”键进入菜单界面进行相关操作；

● 按“▲”、“▼”键切换通道查看各通道实时数据；

● 当有报警、预警或故障发生时按“返回/消音”键消音，对应的指示灯会进入消音常亮模式，此时按“◄”、“►”键可在实时数据界面、报警界面、预警界面、故障界面间进行切换查看；

● 该界面下每次长按“▲”键3 秒可在浏览模式/HAND(手动浏览模式)和/AUTO（循环浏览模式）间进行切换；

菜单界面

● 该界面下按“▲”、“▼”键选择对应的子菜单项，按“设置/确认”键进入对应的子菜单；

● 当显示未登录时，用户进入本机信息项后是没有编辑权限的，如需要修改本机地址时，需先进行用户登录，登录密码默认为1234，登录成功后自动返回菜单，菜单右上角显示已登录，此时进入本机信息菜单后则可以进行修改地址操作;

● 本仪表自带系统参数校正功能，当实时数据不准确时，请先确认互感器是否准确，确认互感器没有问题后请将互感器接入“漏电1”通道，按住设置/确认键，重启仪表，此时进入如下图界面：

分别调整漏电发生器电流值到100、800、1000 三个值，每次等待采集值稳定后按“▼”键执行保存，1000mA 时按下“▼”键后，系统自动保存校准值并重启，校表完毕。

应该按现场的实际情况设定报警值。

维护

● 每年对所有设备进行一次外观检查，严重污染和机械损坏的设备必须更换。

● 无论在何种工作环境下，使用12年的设备需要予以更换。

● 产品报废后请勿随意丢弃，请依照《废弃电器电子产品回收处理管理条例》等国家相关规定处置。

外形尺寸（单位：mm）

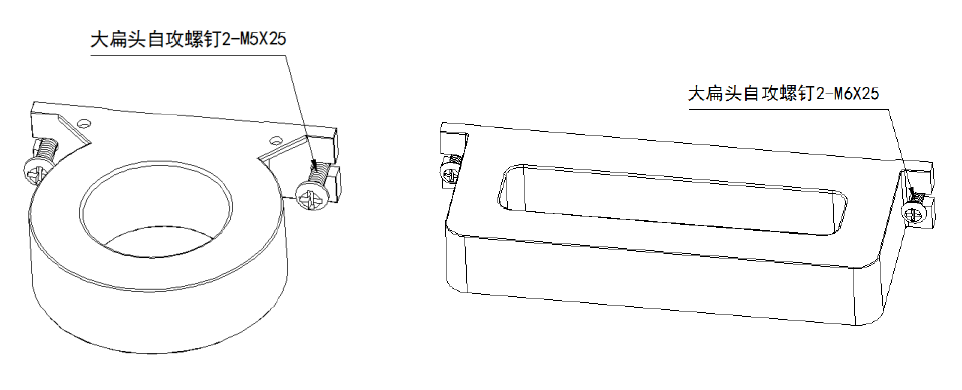

互感器结构

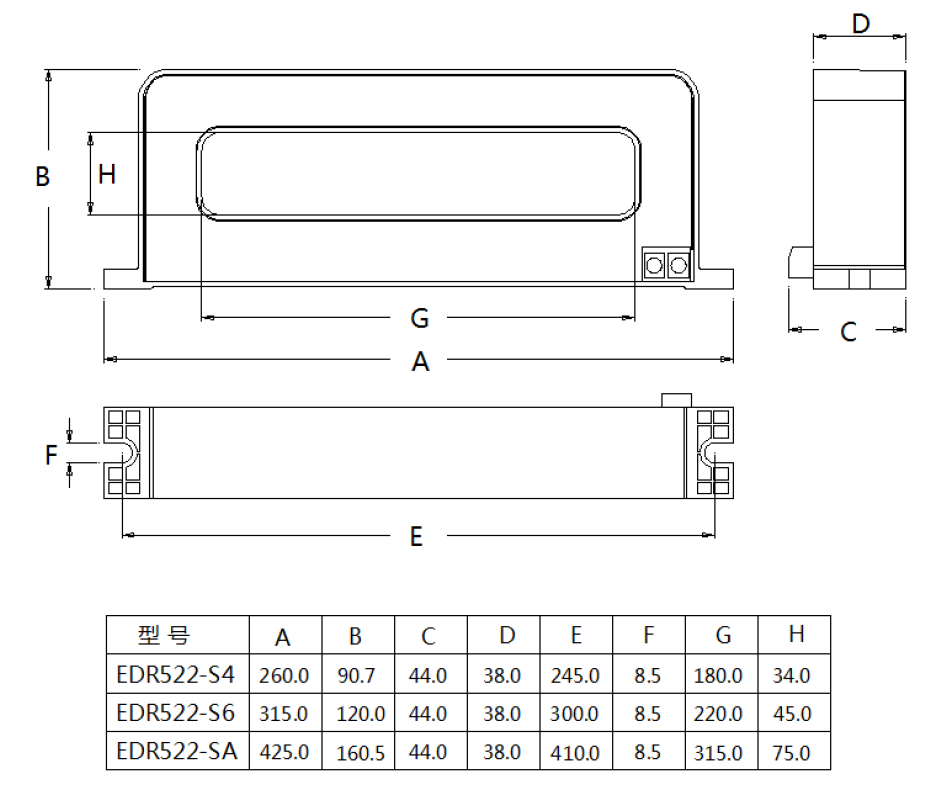

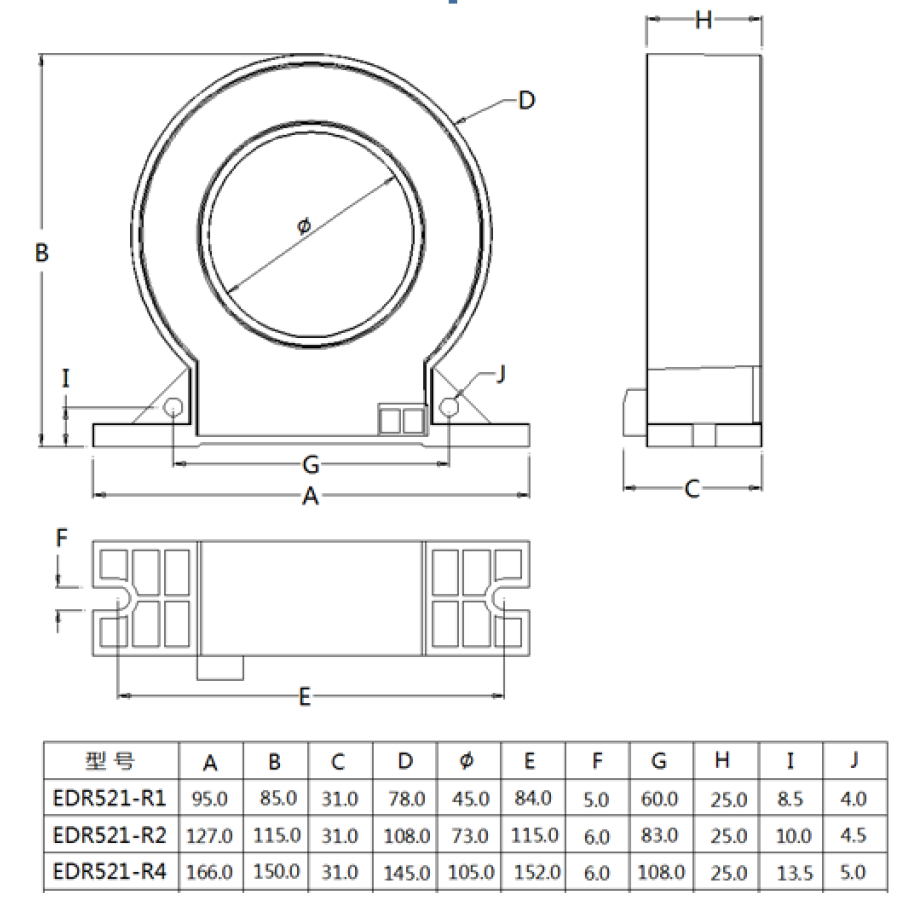

互感器外形尺寸（单位：mm）
