EDCIO521 输入/输出模块

EDCIO521 输入/输出模块

特点

● 信号分析采用微处理器控制

● 编码器设置地址

● 1路输入,1路输出

● LED指示灯显示输入/输出状态

● 输入开/短路监视

● 输入信号经智能判定,可防止外界噪声干扰

● 输出开/短路监视(有源输出且无输出动作时)

● 输出的监视与非监视功能可通过跳线和控制器参数设置进行切换

● 输出控制2A @24VDC

● 通过总线供电

● 通过总线与控制器通讯(独立地址)

● 可直接安装在干燥环境,如安装在保护盒内,可用于潮湿、肮脏环境


应用

输入

通过输入信号可监视干接点的状态,

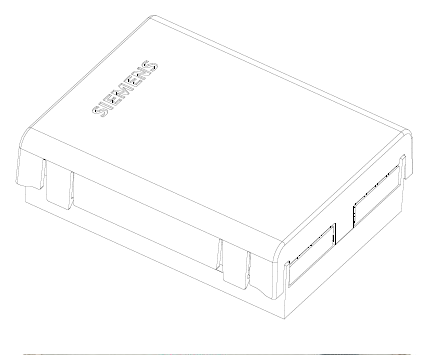

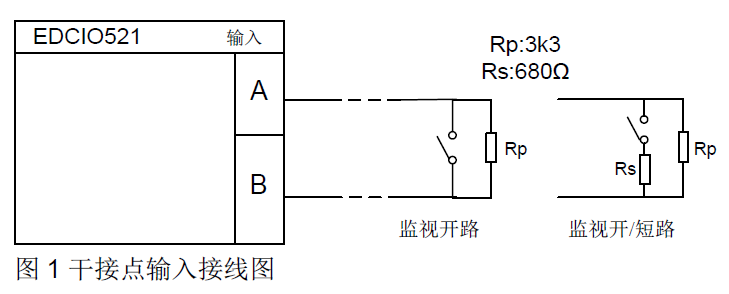

EDCIO521 输入/输出模块(图1)

报警输入

输入在闭合的时候即触发报警。

线路监视

监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能,须在输入线路上正确连接

终端电阻,如图1。当输入线路发生短路或开路时,向控制器发出故障信号。输入信号应为无

源信号。

可通过控制器或配置工具配置:

● 开路或开路/短路监视


输出

有源输出 (缺省)

正常模式 (输出监视)

- 用于外部设备控制 (如启动信号传感器)。

- 需外接24VDC 电源。

- 在非启动状态下,输出线路开路/短路监视(图3)。

- 跳线开关必须接到J2位置,如图2所示。

EDCIO521 输入/输出模块(图2)

图2 跳线开关J2位置

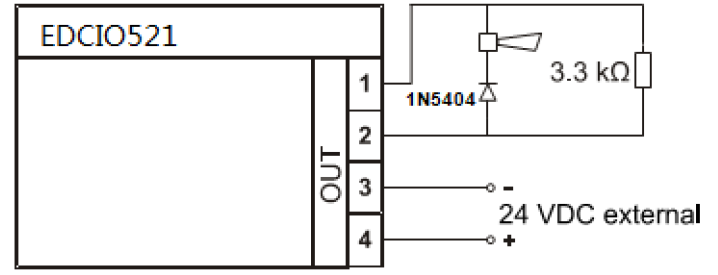

EDCIO521 输入/输出模块(图3)

图3 开路/短路监视状态下接线示意图


配置

在正常模式下,控制输出可通过控制器或配置工具进行如下配置:

● 启动后,输出信号形态:

   – 电平输出

   – 脉冲输出(脉冲宽度可以通过控制器或配置工具进行设置)

● 故障保护方式:当总线回路失去电压时,故障保护功能将会按照预定程序(通过控制器或配置工具进行设置)来控制故障发生后输出的状态:

   – 保持:保持和故障前状态一样

   – 启动:保持启动状态

   – 停止:保持停止状态

控制器不对输出状态(启动/未启动)进行巡检,仅通过开关控制。


逆向模式(输出不监视)

- 用于外部设备控制 (如关门)。

- 需外接24VDC 电源。

- 在非启动状态下,输出线路开路/短路不监视。

- 跳线开关必须接到J2 位置,如图4所示。

EDCIO521 输入/输出模块(图4)

图4 跳线开关J2位置

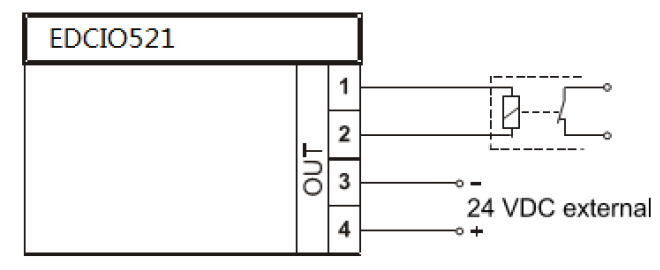

EDCIO521 输入/输出模块(图5)

图5 逆向模式下接线示意图,例如用于闭门器

在非启动状态,保持向输出提供24VDC 电源,可以使门保持开门状态。当输出变为启动状态,输出置为“断开”(不再提供24VDC 电源),则门关闭。


备注:在这个例子中,如果有回路故障(断路、开路)或外部电源故障,不能提供24VDC 电源,门应是关闭的。


配置

在逆向模式下,控制输出可通过控制器或配置工具进行如下配置:

● 启动后,输出信号形态:

   – 电平输出

   – 脉冲输出(脉冲宽度可以通过控制器或配置工具进行设置)

● 故障保护方式:当总线回路失去电压时,故障保护功能将会按照预定程序(通过控制器或配置工具进行设置)来控制故障发生后输出的状态:

   – 保持:保持和故障前状态一样

   – 启动:保持启动状态

   – 停止:保持停止状态

控制器不对输出状态(启动/未启动)进行巡检,仅通过开关控制。


干接点输出

干接点输出 (输出不监视)

- 用于控制输出 (如关门)。

- 输出不监视。

- 无需外接24VDC电源。

- 跳线开关必须接到J1位置,如图6所示。

EDCIO521 输入/输出模块(图6)

图6 跳线开关J1位置

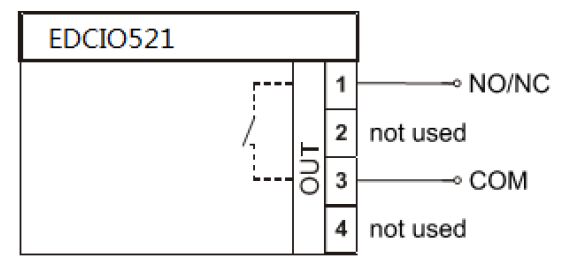

EDCIO521 输入/输出模块(图7)

图7 无源干接点输出接线图


配置

当输出为无源输出时,可通过控制器或配置工具进行如下配置:

● 下列情况输出启动:

    – 正常模式:常开触点 NO 闭合

    – 逆向模式:常闭触点 NC 打开

● 启动后,输出信号形态:

   – 电平输出

   – 脉冲输出(脉冲宽度可以通过控制器或配置工具进行设置)

● 故障保护方式:当总线回路失去电压时,故障保护功能将会按照预定程序(通过控制器或配置工具进行设置)来控制故障发生后输出的状态:

   – 保持:保持和故障前状态一样

   – 启动:保持启动状态

   – 停止:保持停止状态


结构

模块包含底座、印刷电路板、上面板和模块保护盖。印刷电路板上配有LED 指示灯,用来指示输入/输出信号的状态。印刷电路板的上面板为透明,使得LED 指示灯的状态随时可见。

为保护模块不受环境因素侵害,有防水保护盒可供安装选择。

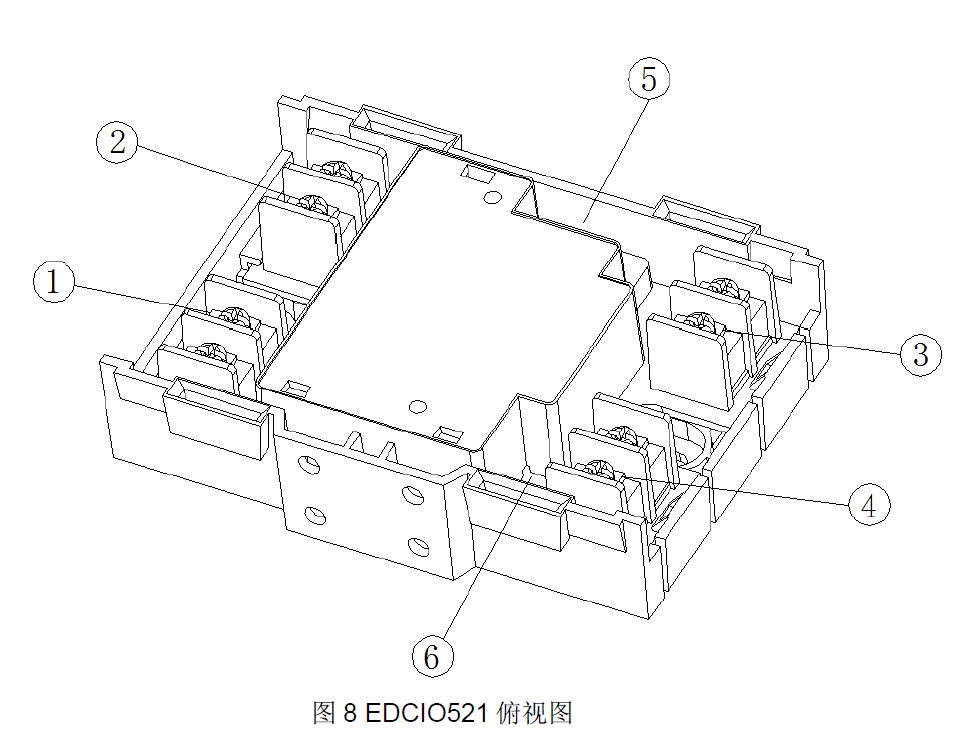

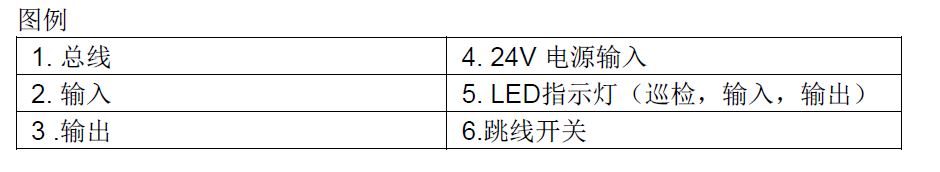

EDCIO521 输入/输出模块(图8)

EDCIO521 输入/输出模块(图9)

跳线

EDCIO521 输入/输出模块(图10)

注意:如果控制器配置与跳线位置不匹配,将被识别出来并发出故障信息。


禁止任何其它形式的跳线。

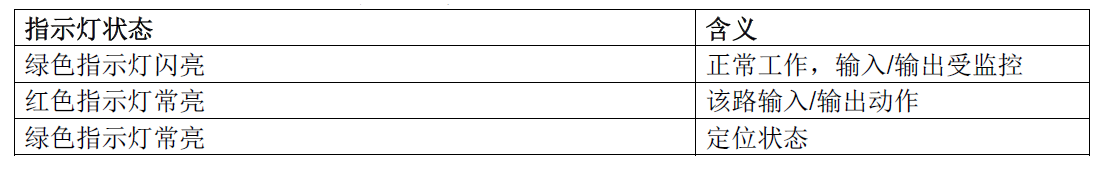

指示灯

每路输入/输出都有一个指示灯用来显示。

EDCIO521 输入/输出模块(图11)

安装

EDCIO521 输入/输出模块(图12)

EDCIO521 输入/输出模块(图13)

EDCIO521 输入/输出模块(图14)

EDCIO521 输入/输出模块(图15)


准备工作

确定安装方式:EDCIO521 输入/输出模块有以下几种安装方式:

– 安装在控制器或开关柜外面:使用FDCH221 保护盒(图10)。

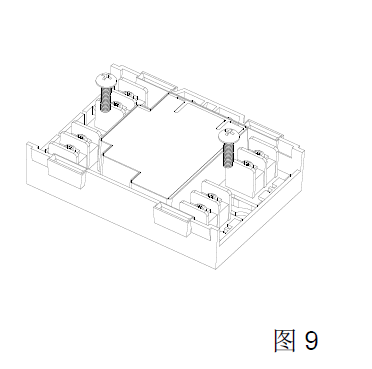

– 安装在控制器或开关柜内部:直接安装在平整表面上(图9)。


防水!

在潮湿或有水的环境中需使用 FDCH221 保护盒。

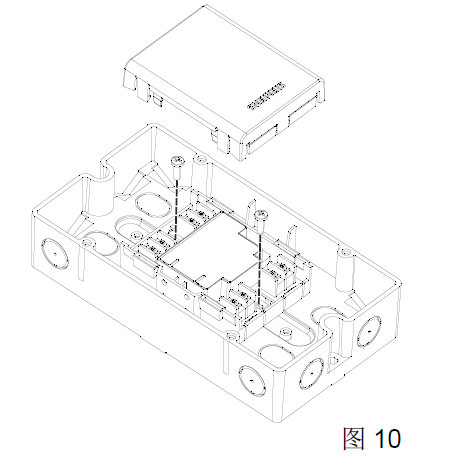

安装保护盒FDCH221

1. 打开保护盒盖。

2. 确定进线位置,并打通进线孔。

3. 用2 个螺钉(M4)将保护盒固定在平整表面上(图10)。安装孔距离:182.0±1.0mm。

4. 通过防水接头(需自备)接入并固定好电缆。

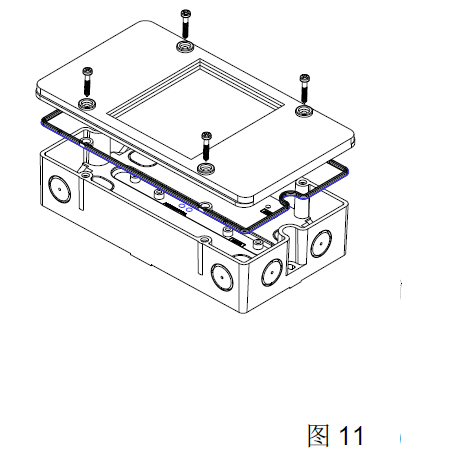

5. 用4 个螺钉固定带有密封条的盒盖(图11)。


保护盒盖是透明的,选择适当的安装位置,确保LED 灯随时可见。


装入保护盒


注意!

避免EDCIO521 输入/输出模块过热。


1. 打开盒盖。

2. 用2 个螺钉将模块固定在保护盒底部(图10)。

3. 盖上盒盖。


表面安装过程

1. 将模块放置在平整的表面上。

2. 用2 个螺钉(M4)将模块固定(图9)。安装孔距离:63.5±1.0mm。


接线

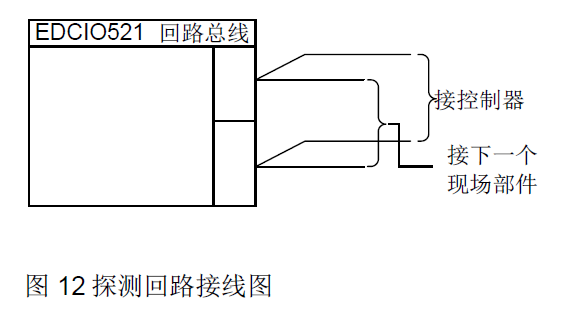

1. 按图1/3/5/7/12 所示将电缆连接到端子上。

2. 按照设计连接终端电阻/二极管。终端电阻必须接在监视线路末端。3 个终端电阻与1 个二极管随产品发货。


注意!

连接二极管时注意正负极性!


为保证产品安全性能、请勿改装该产品!


维护

– 每年对所有设备进行一次外观检查,严重污染和机械损坏的设备必须更换。

– 无论在何种工作环境下,使用12 年的设备需要予以更换。

– 产品报废后请勿随意丢弃,请依照《废弃电器电子产品回收处理管理条例》等国家相关规定处置。

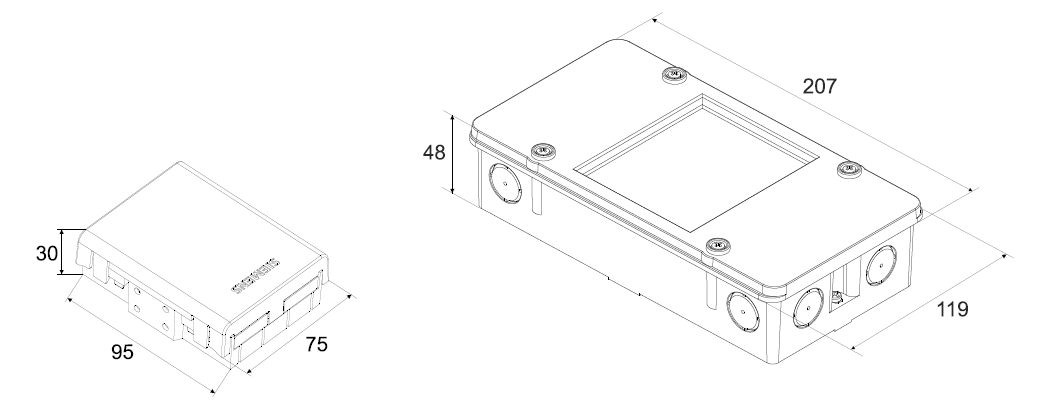

外形尺寸(单位:mm)

EDCIO521 输入/输出模块(图16)
