EDT521 测温式电气火灾监控探测器
EDT521 测温式电气火灾监控探测器
EDT521 测温式电气火灾监控探测器
特点
● 内置高性能 MCU,采用高效算法和低功耗技术
● 具备在线自检测及校正功能,可精确测量当前温度值,并对一定范围内的异常进行自校正
● 电子编码器设置地址,方便工程调试和维护
● 可外接4路温度传感器
● 45℃到 140℃任意级报警温度设置
● 传感器开/短路监视
● LED指示灯显示状态
● 通过总线供电
● 通过总线与控制器通讯(独立地址)
● 可直接安装在干燥环境,如安装在保护盒内,可用于潮湿、肮脏环境
应用
EDT521 测温式电气火灾监控探测器准确采集温度值,当达到预先设定的温度值时,温度传感器模块有光指示并且将信息上传给电气火灾监控设备。
测温式探测器模块具备自检功能,能监控温度检测模块,故障能及时上传给电气火灾监控设备,有助于故障的定位排除。
测温式探测器模块通过二总线与电气火灾监控设备相连。
温度传感器的接线示意图如图1 所示:

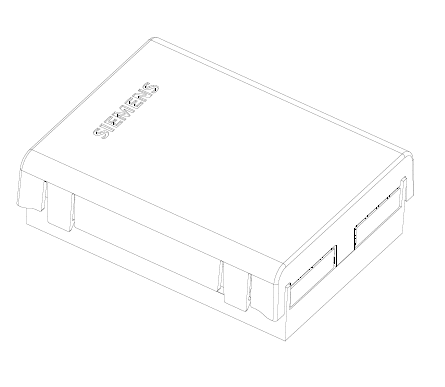

结构

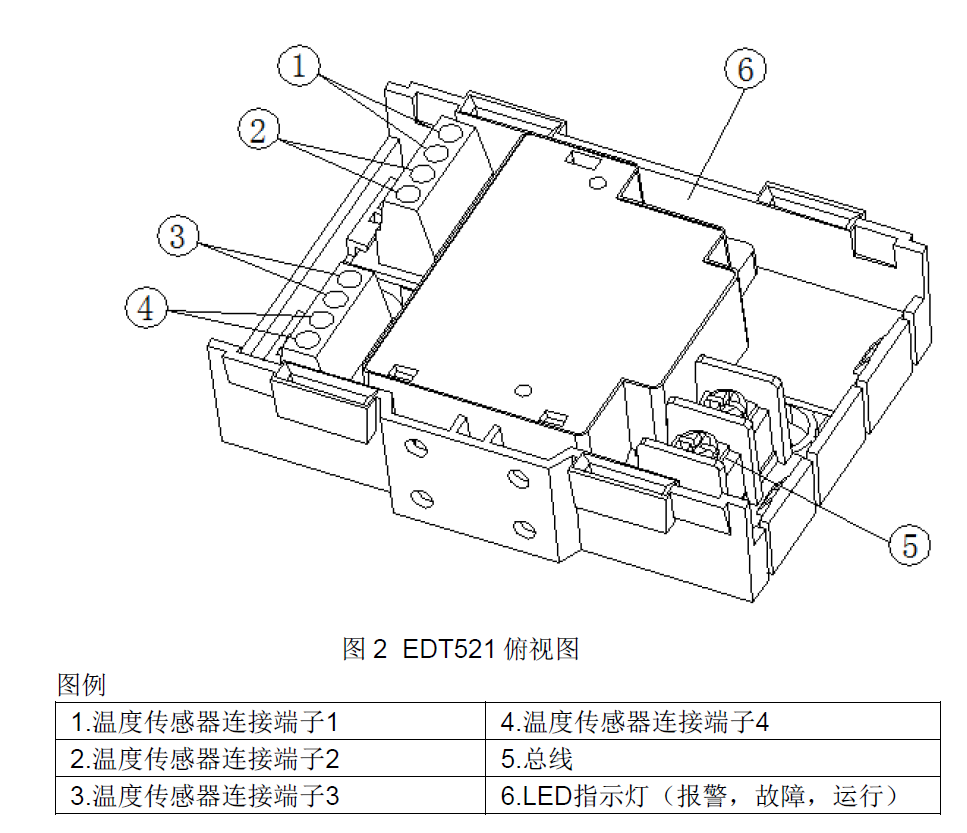

模块包含底座、印刷电路板、上面板和模块保护盖。印刷电路板上配有LED 指示灯,用来指示探测器工作状态。印刷电路板的上面板为透明,使得LED 指示灯的状态随时可见。
为保护模块不受环境因素侵害,有防水保护盒可供安装选择。

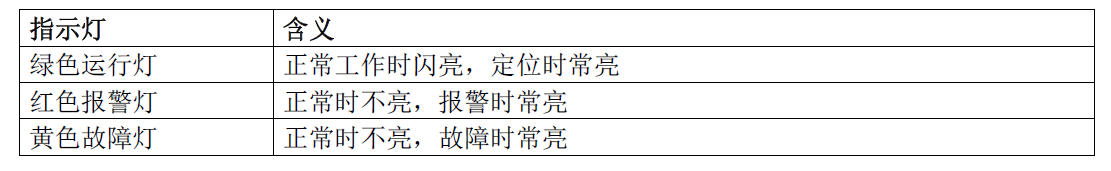

指示灯

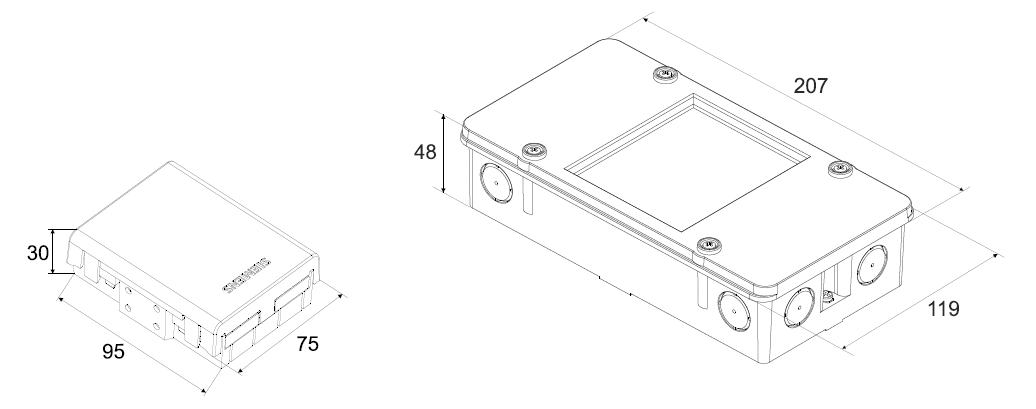

外形尺寸(单位:mm)
安装
准备工作
确定安装方式:EDT521 测温式电气火灾监控探测器有以下几种安装方式:

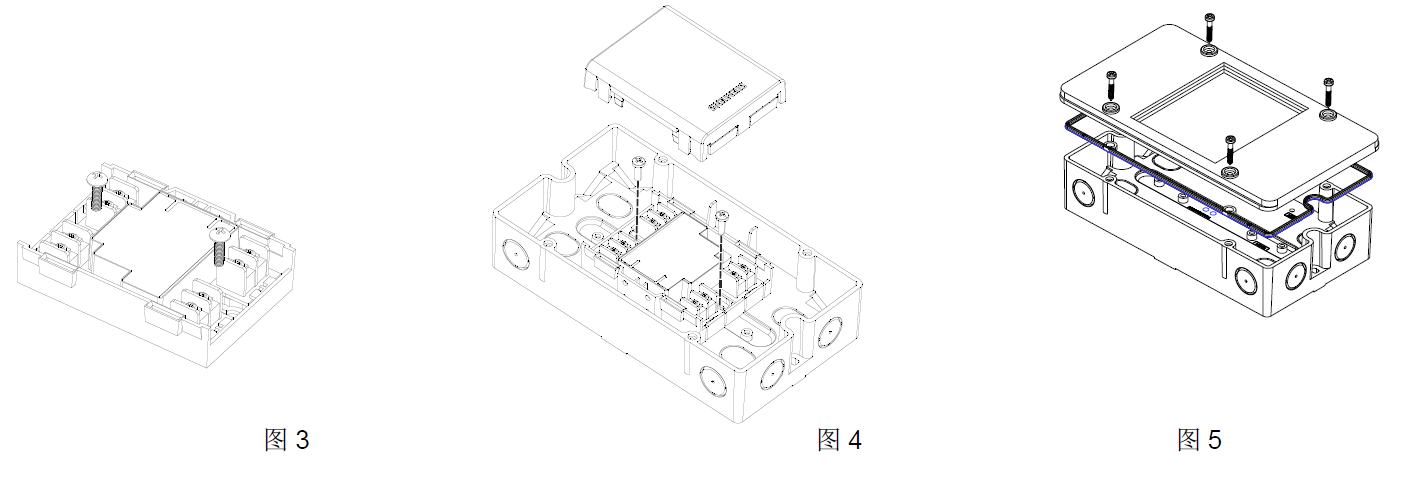

– 安装在开关柜外面:使用FDCH221 保护盒(图4/5)。
– 安装在开关柜内部:直接安装在平整表面上(图3)。
防水!
在潮湿或有水的环境中需使用 FDCH221 保护盒。
安装保护盒FDCH221
1. 打开保护盒盖。
2. 确定进线位置,并打通进线孔。
3. 用2 个螺钉(M4)将保护盒固定在平整表面上(图4)。安装孔距离:182.0±1.0mm。
4. 通过防水接头(需自备)接入并固定好电缆。
5. 用4 个螺钉固定带有密封条的盒盖(图5)。
保护盒盖是透明的,选择适当的安装位置,确保LED 灯随时可见。
装入保护盒
注意!
避免EDT521 测温式电气火灾监控探测器过热。
1. 打开盒盖。
2. 用2 个螺钉将模块固定在保护盒底部(图4)。
3. 盖上盒盖。
表面安装过程
1. 将模块放置在平整的表面上。
2. 用2 个螺钉(M4)将模块固定(图3)。安装孔距离:63.5±1.0mm。
注意!应该按现场的实际情况设定报警温度值,严禁在现场带电开盖
为保证产品安全性能、满足CCCF 认证要求,请勿改装该产品
维护
● 每年对所有设备进行一次外观检查,严重污染和机械损坏的设备必须更换。
● 无论在何种工作环境下,使用12 年的设备需要予以更换。
● 产品报废后请勿随意丢弃,请依照《废弃电器电子产品回收处理管理条例》等国家相关规定处置。
