概述

该手动火灾报警按钮（以下简称手报）用于当火灾发生时手动启动报警。它由手报和底座两部分组成。

特点

● 满足国家标准GB19880-2005《手动火灾报警按钮》

● 可复位压下式报警

● 每个手报独立编址，地址自动设定，无需编码器设置或者拨码开关

● 火警LED 可显示正常、报警及定位等状态，电话LED 可显示电话状态

● 通过C-NET 与控制器（FC720-CN 系列/FS1120 系列）通讯

● 自带一个电话插孔（直径3.5mm）

● 产品标签上自带可撕式编码贴，方便工程调试

功能

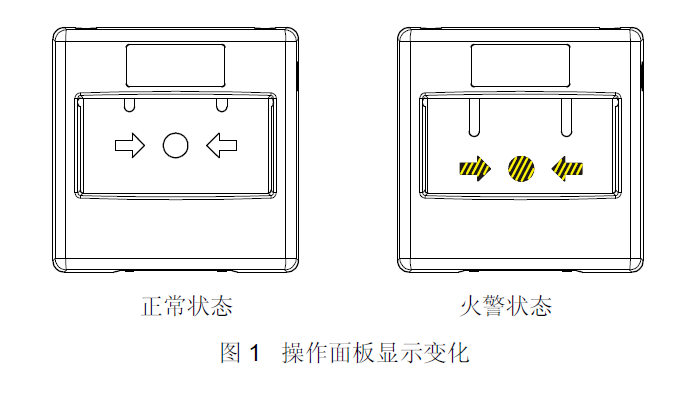

● 按下操作面板直接报警，操作面板显示变化（见图1），火警指示灯亮

● 插入电话插孔，即可呼叫总机

● 通过钥匙复位操作面板，手报即可恢复到正常工作状态

应用

● 用于火警的立即手动报警

● 室内使用

● 表面安装和嵌入式安装，位置需宜于接近

结构

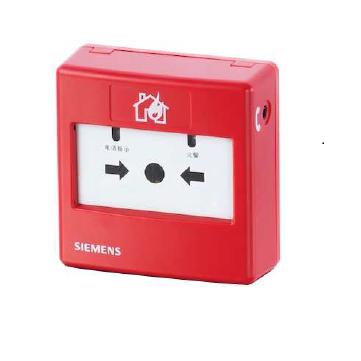

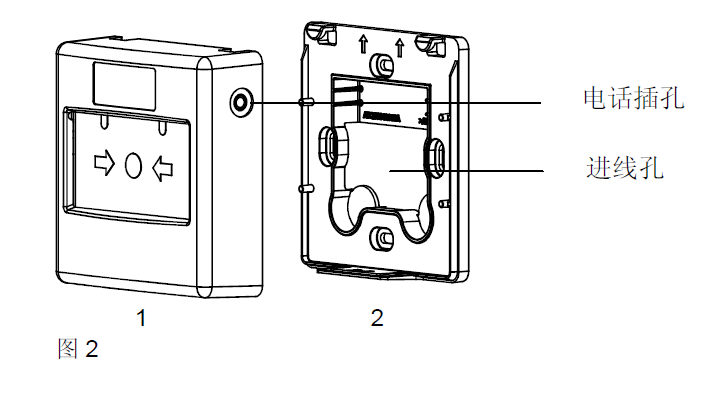

FDM230-CN 由手报（1）和底座（2）两部分构成。

安装

准备工作

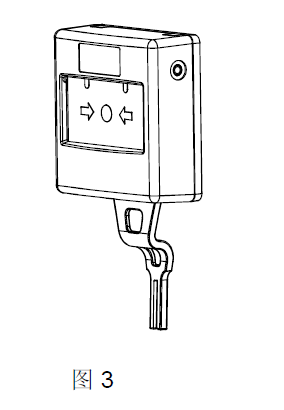

1.  用钥匙分开底座（见图3，钥匙在产品包装内）。将钥匙保存在安全的地方。

2.  将底座固定。

安装

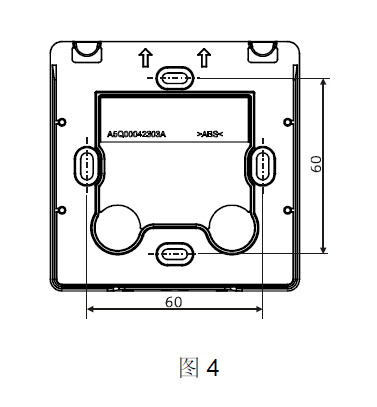

1.  将底座安装在墙壁的86 盒内，且距地面1.3~1.5 米的高度（见图4）。

2.  将电缆通过进线孔穿进底座。

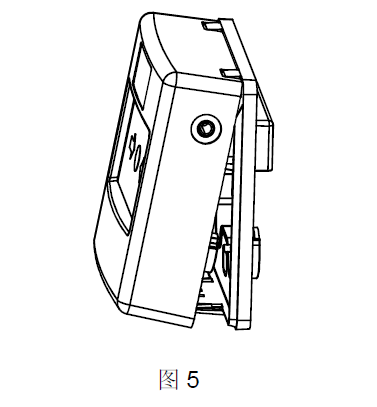

3.  盖上手报（见图5）。

接线

1.  用钥匙分开底座（见图3）。

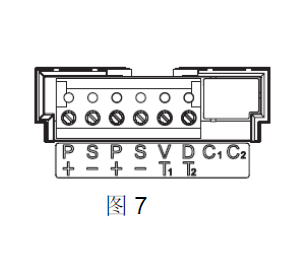

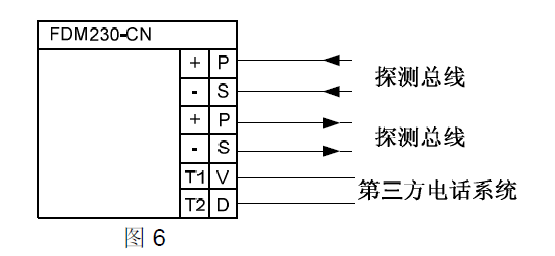

2.  按图6/7 所示将电线接到手报端子上。

3.  盖上手报（见图5）。

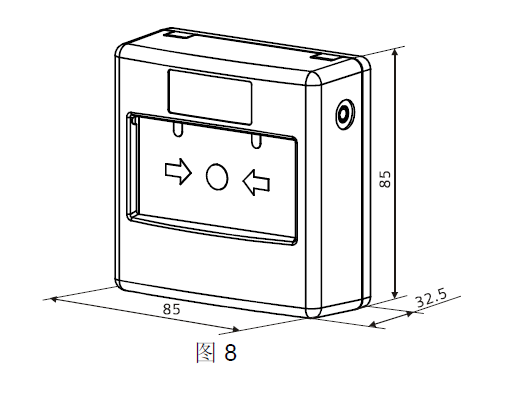

外围尺寸（单位：mm）

调试

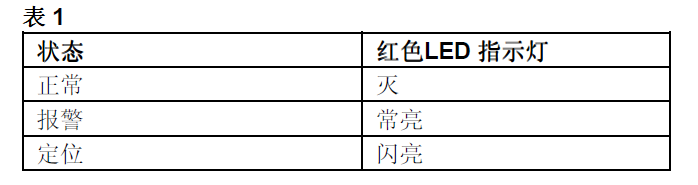

表 1 列出了火警指示灯所指示的不同状态：

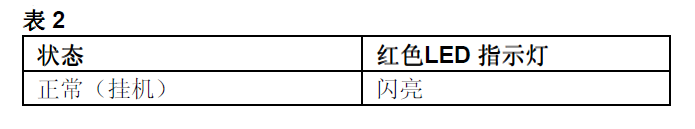

表 2 列出了电话指示灯所指示的不同状态：

● 功能检查

1. 将手报所在回路设为测试模式。

2. 按下操作面板，火警指示灯亮。

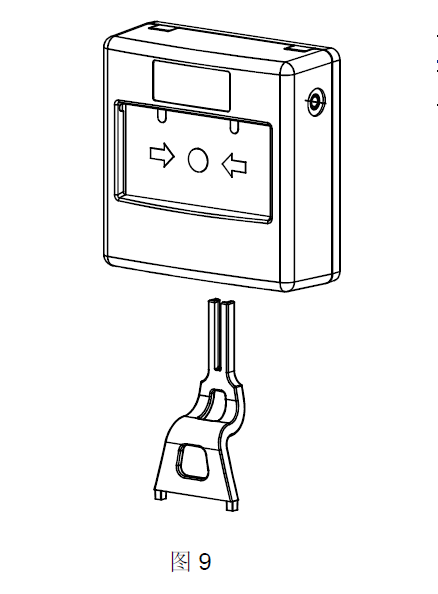

3. 如图9 所示将钥匙从底部插入，使操作面板复位。

4. 拔掉钥匙，将手报重新设回正常模式。
