特点

● 总线短路故障排除后，可自动将被隔离出去的部分重新纳入系统

● 总线输入、输出信号无极性

● LED指示灯显示状态

● 可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境

应用

隔离模块串接到总线中:

当隔离模块输出所连接的电路发生短路故障时，隔离模块内部电路中的自复熔丝断开，同时内部电路中的继电器吸合，将隔离模块输出所连接的电路完全断开。总线短路故障修复后，继电器释放，自复熔丝恢复导通，隔离模块输出所连接的电路重新纳入系统。

结构

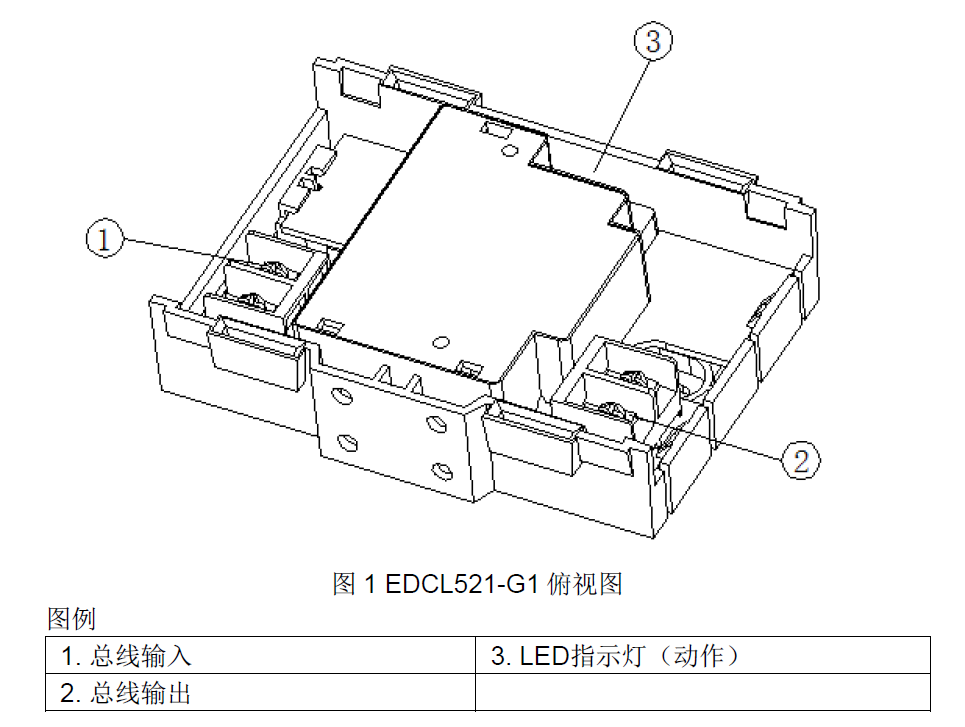

模块包含底座、印刷电路板、上面板和模块保护盖。印刷电路板上配有LED 指示灯，用来指示线路的状态。印刷电路板的上面板为透明，使得LED 指示灯的状态随时可见。

为保护模块不受环境因素侵害，有防水保护盒可供安装选择。

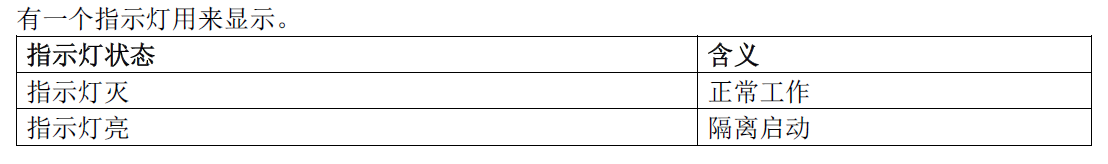

指示灯

安装

准备工作

确定安装方式：EDCL521 隔离模块有以下几种安装方式：

– 安装在控制器或开关柜外面：使用FDCH221 保护盒（图3/4）。

– 安装在控制器或开关柜内部：直接安装在平整表面上（图2）。

防水！

在潮湿或有水的环境中需使用 FDCH221 保护盒。

安装保护盒FDCH221

1. 打开保护盒盖。

2. 确定进线位置，并打通进线孔。

3. 用2 个螺钉（M4）将保护盒固定在平整表面上（图3。安装孔距离：182.0±1.0mm。

4. 通过防水接头（需自备）接入并固定好电缆。

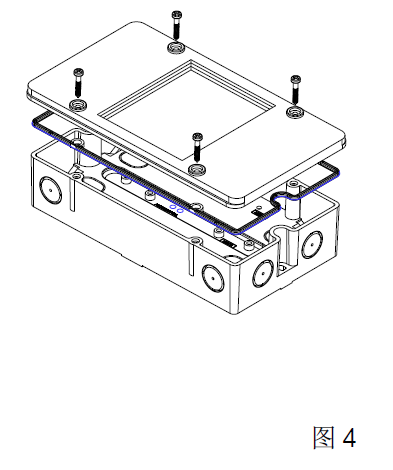

5. 用4 个螺钉固定带有密封条的盒盖（图4）。

保护盒盖是透明的，选择适当的安装位置，确保LED 灯随时可见。

装入保护盒

注意！

避免EDCL521 隔离模块过热。

1. 打开盒盖。

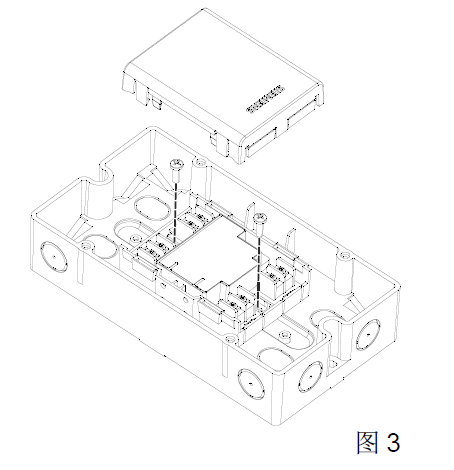

2. 用2 个螺钉将模块固定在保护盒底部（图3）。

3. 盖上盒盖。

表面安装过程

1. 将模块放置在平整的表面上。

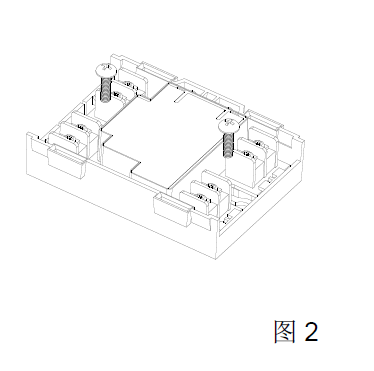

2. 用2 个螺钉（M4）将模块固定（图2）。安装孔距离：63.5±1.0mm。

为保证产品安全性能、请勿改装该产品!

维护

– 每年对所有设备进行一次外观检查，严重污染和机械损坏的设备必须更换。

– 无论在何种工作环境下，使用12 年的设备需要予以更换。

– 产品报废后请勿随意丢弃，请依照《废弃电器电子产品回收处理管理条例》等国家相关规定处置。

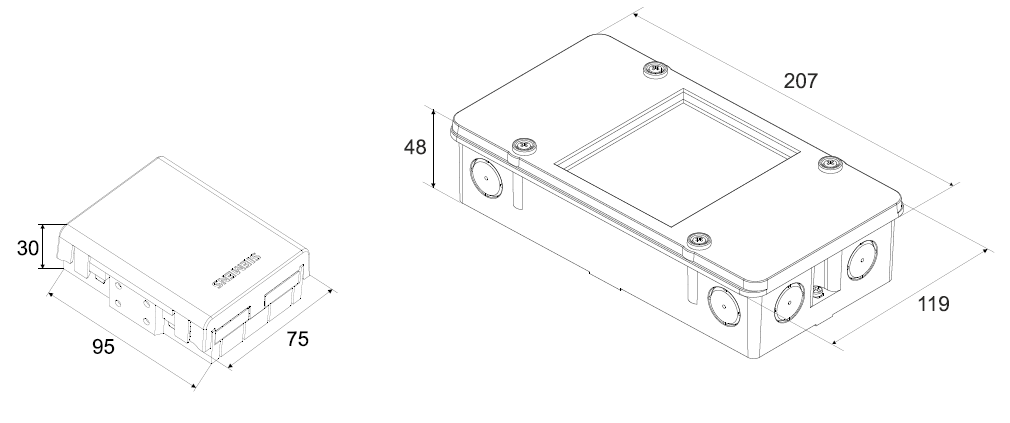

外形尺寸（单位：mm）
